早在薄膜键盘时代，为方便玩家在暗光条件上使用键盘进行游戏操作。罗技就开始尝试为键盘增加上背光功能，以便让玩家在任何条件下都可以看清键帽表面的字符。虽然cherry mx轴体开关上已经预留了led光源位置，但早期具有背光功能的机械键盘产品数量极少，仅有deck一家出产，直到09年开始，雷蛇才推出旗下第一款背光机械键盘黑寡妇蜘蛛终极版，首次正式进军中国大陆市场。

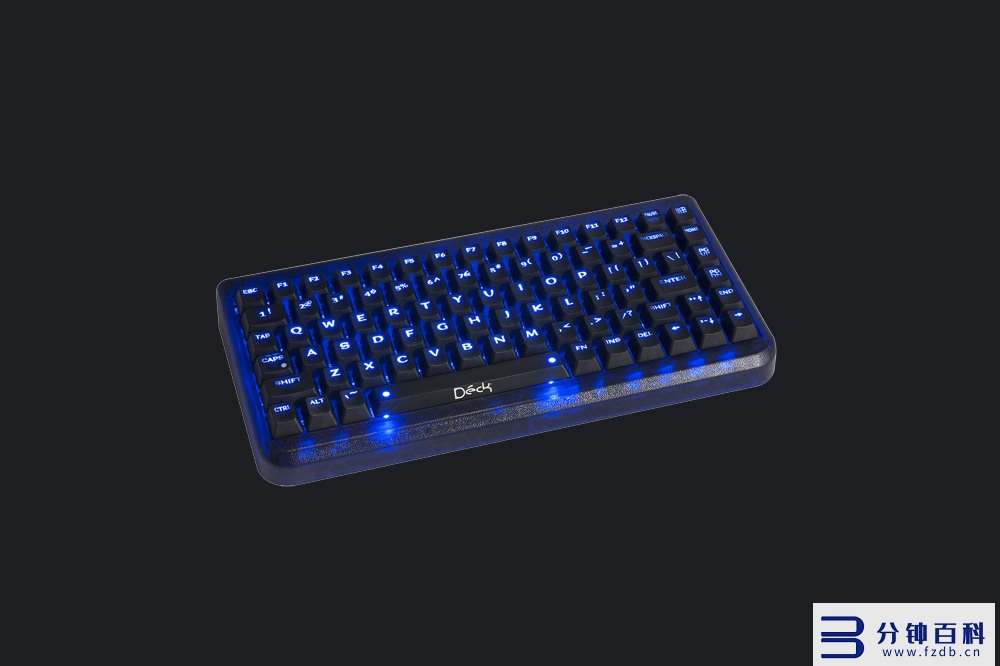

deck背光键盘曾是早期外设玩家的梦想
时至今日，背光早已成为如今机械键盘的必备因素，色彩也从早期的单色转变为rgb色彩(通过红绿蓝三原色每色256级亮度实现1680万色)。不同的键盘，在背光色彩实现的方式上也有所不同，下面就让我们一起进行了解。
1． 直插式led光源
最为传统的背光方式，当数直插式led光源，早期的cherry mx轴下方，即预留有led灯位，可以插入单色两脚发光led，但出于节省成本考虑，cherry在rgb轴体上放弃了这一设计，以凯华为代表的国产厂商接过cherry的大旗，将这一设计在以雷蛇黑寡妇蜘蛛终极幻彩版为代表的机械键盘上发扬光大。

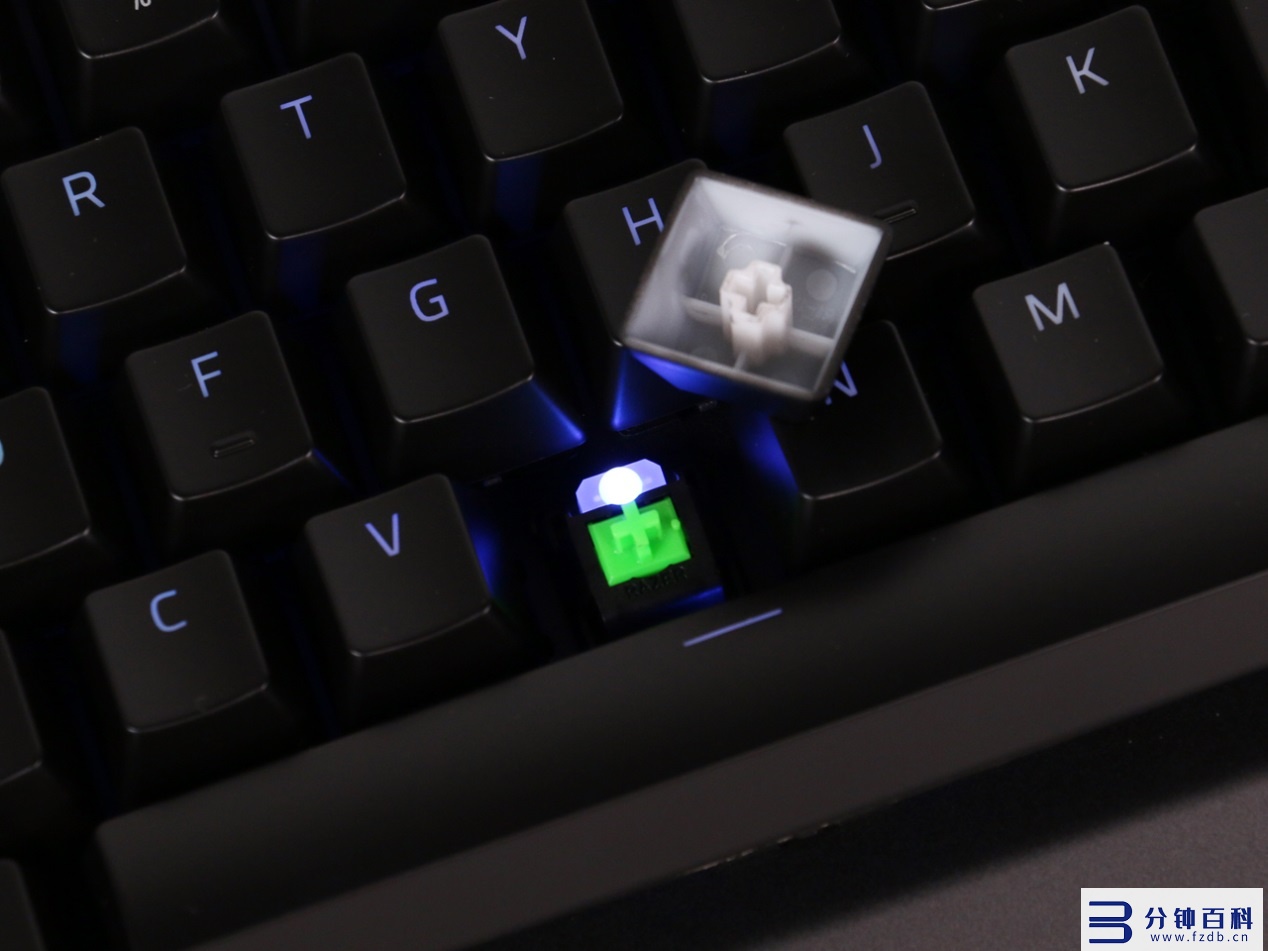

雷蛇黑寡妇蜘蛛终极版机械键盘上所使用的直插式led光源
直插式led光源由于发光点距键帽较近，光线散射较小，加上先天的体积优势，所以能够做出亮度较高的背光效果，其键间衍射也能够进行较好的控制，综合来看是目前最好的背光设计方式。
2． 正贴式led
为简化制造及安装工艺，cherry在设计rgb轴体时放弃了直插结构，直接使用透明材质来制作轴体开关的底座及上盖，这样的设计可以让电路板上的贴片式led发现的光线透过壳体，直接映射在键帽上实现透光效果。

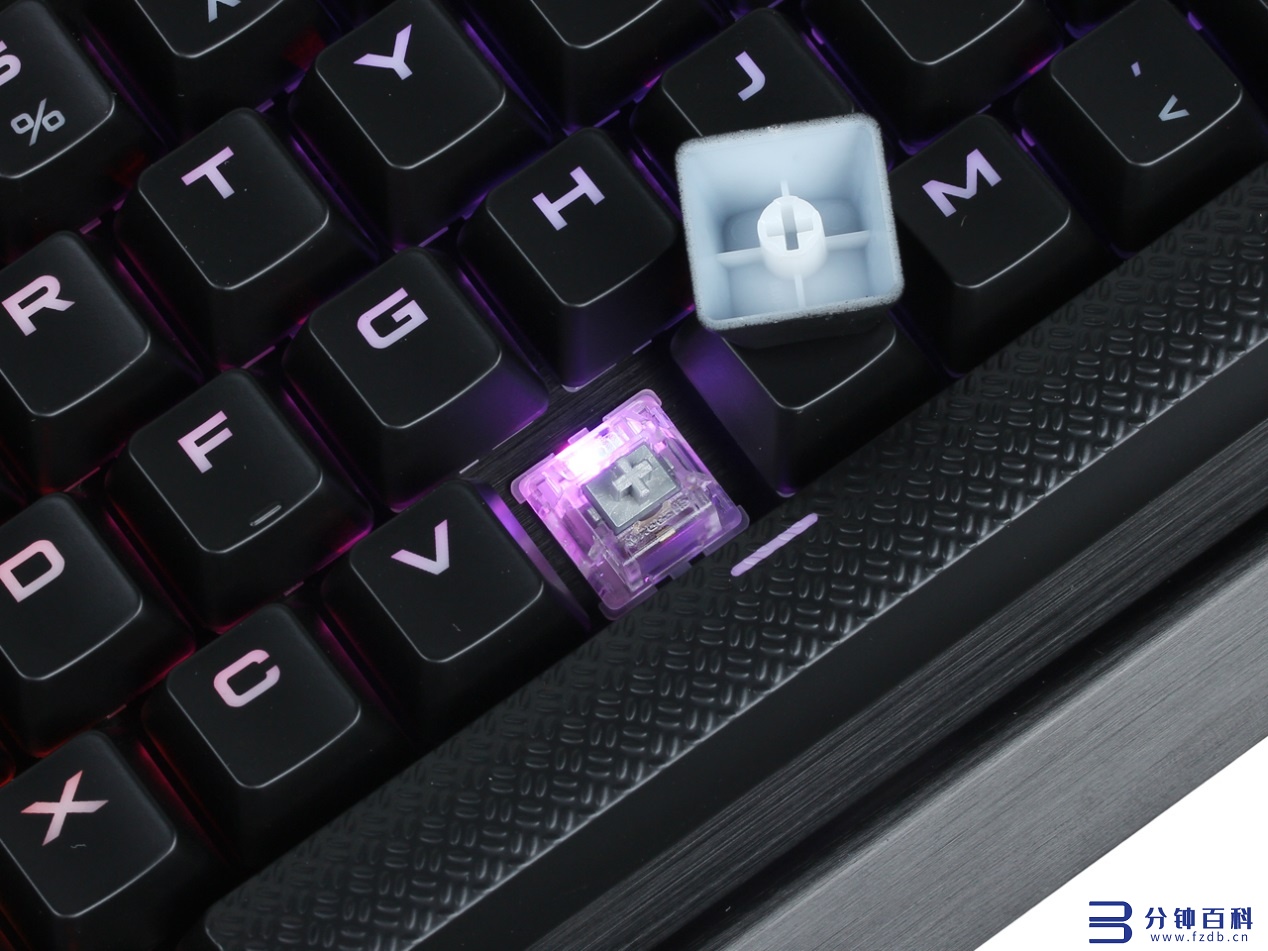

海盗船k70rgb键盘所使用的cherry mx rgb轴为正贴式led设计

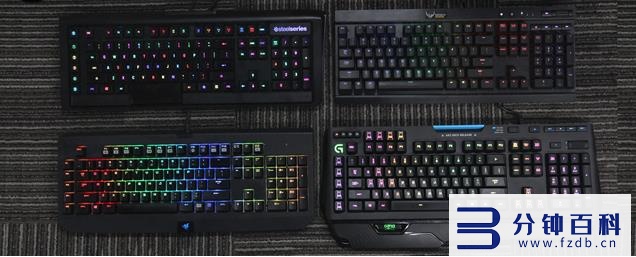

右上角的k70rgb键盘亮度明显不如左下角采用直插式光源的黑寡妇幻彩版正贴式led由于发光点距键帽较远(光线的衰减为距离的平方)，且透明壳体对光线起到了较大的散射效果(连轴体下边缘都能呈现出一定亮度)，加上键盘所使用的贴片式led体积较小，三种不利因素累加，最终导致使用正贴式led光源设计的键盘，在背光亮度、对比度及色彩饱和度等方面，均不如直插式led光源。
ps：最为重要的是，使用正贴式led光源设计的键盘，一旦发光led出现损坏需要更换。需要付出巨大的工作量，维修人员需要将键盘上所有的轴体开关全部焊开，才能取下轴体固定钢板，对键盘进行维修。也许这种轴体开关的设计，只适合不使用固定钢板的cherry键盘吧。
3． 反贴式led
为解决正贴式led光源维修困难的弊病，国产外设品牌雷柏又研发出了反贴式led，顾名思义，反贴式led就是将led光源固定在电路板的反面，发出的光线通过电路板上的开孔进入导光镜，最后现从键帽字符部分透射而出。

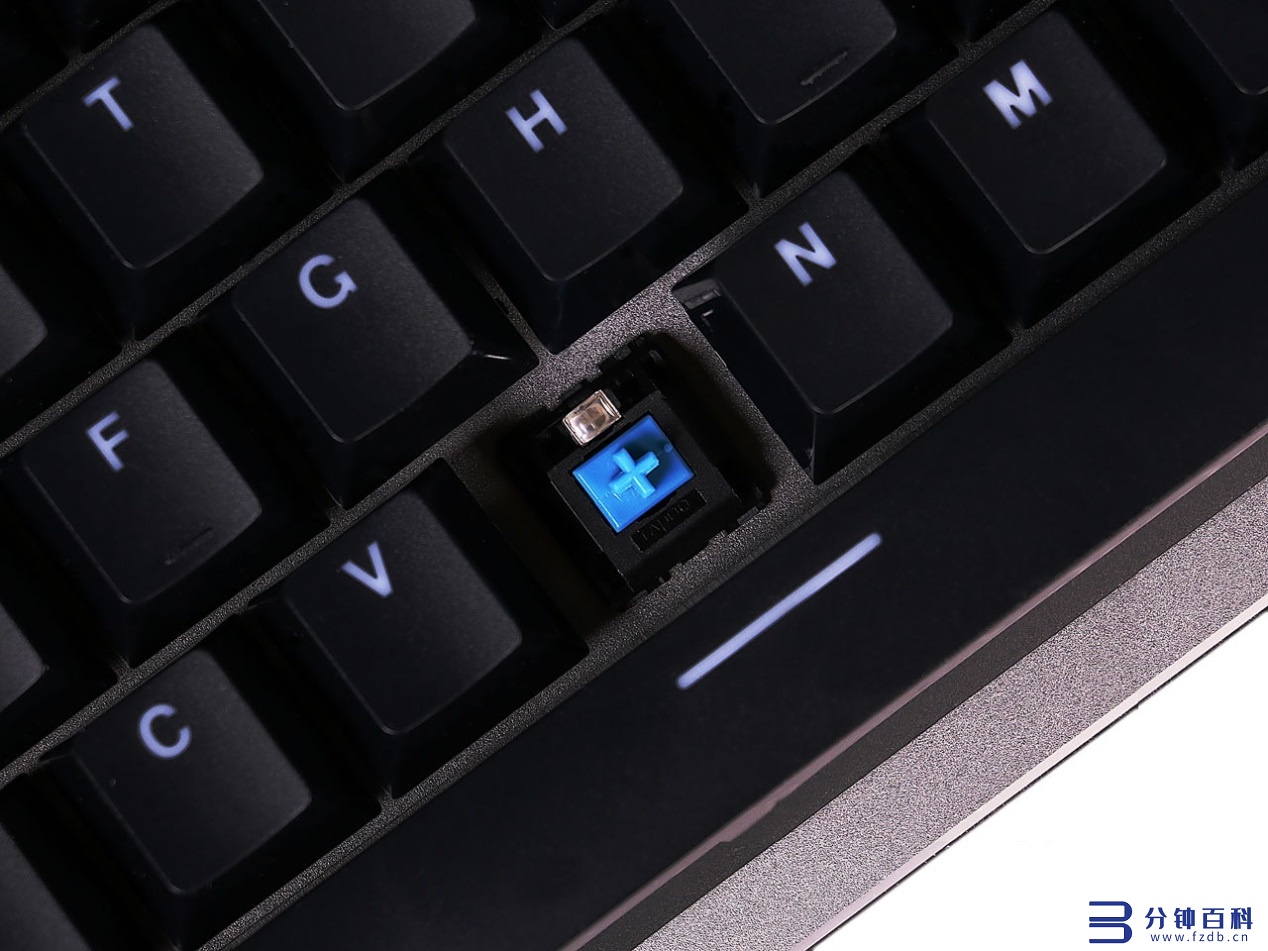

雷柏v500 rgb使用反贴式led光源

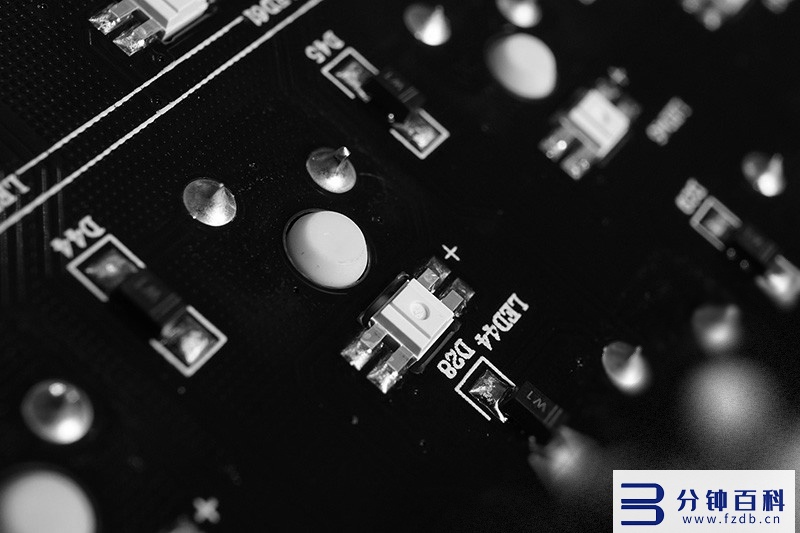

电路板背面的反贴led
反贴式led虽然解决了维修难题，由于其使用的依旧是小型封装贴片led，所以其发光效果与正贴式并无明显区别。依旧存在亮度，对比度和色彩饱和度过低的问题。
4． 中心发光轴
除去前面三种类mx轴体开关上常见的光源设计以外，还有一种非常特别的光源设计，轴体中心发光。

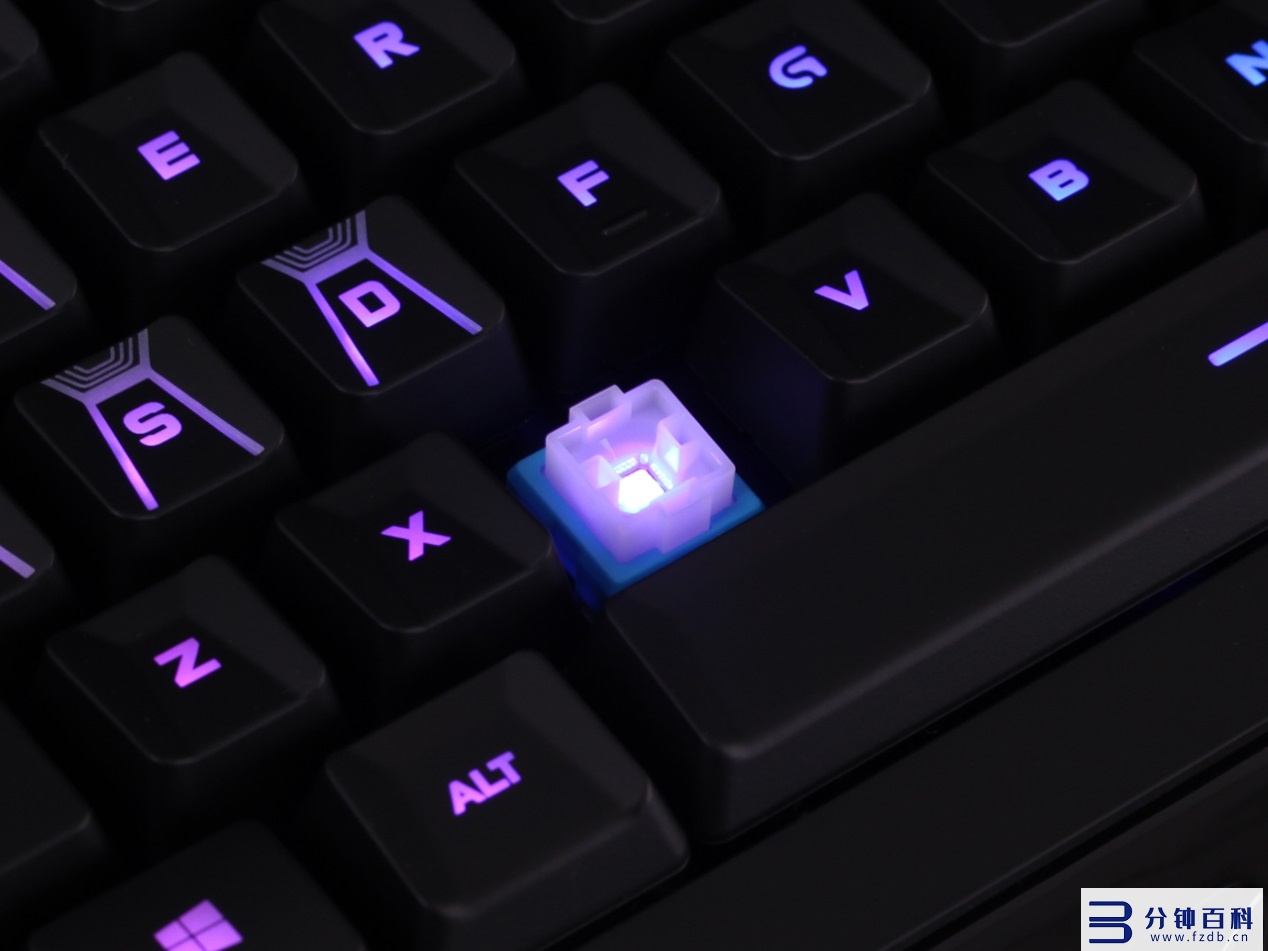

中心发光的轴体开关

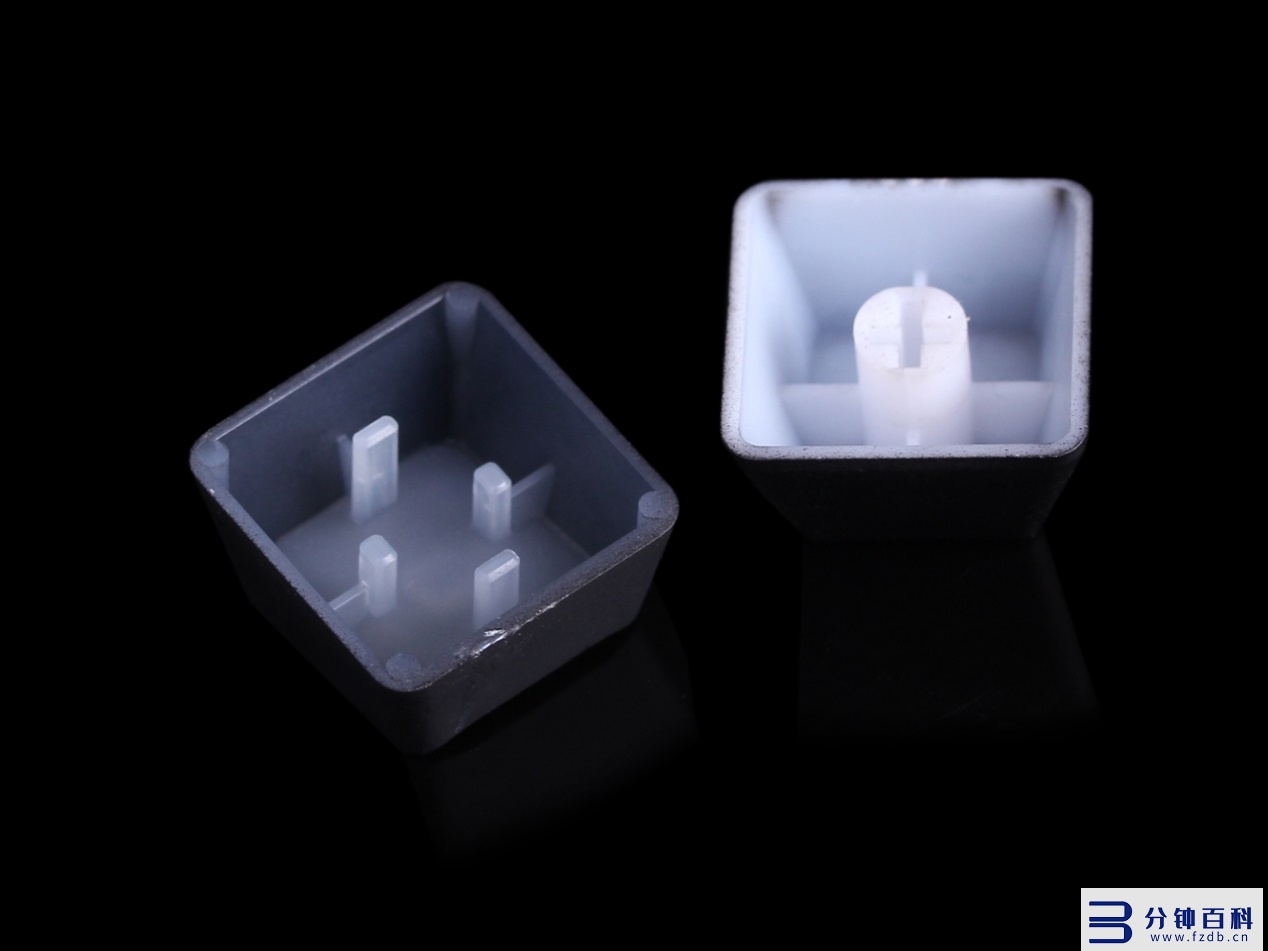

中心发光轴体开关必须使用特殊键帽
中心发光轴体开关产品较少，仅有赛睿apex m800和罗技g910、g810等极少数产品采用该设计，。这种设计的设计可以将字符放在键帽正中的同时，还能带来不错的亮度、对比度和色彩饱和度，但缺点是其所使用的键帽无法与类mx轴体开关兼容。导致机械键盘产品可玩性降低。所以虽然效果出众，但却很少有厂商愿意使用。
