tws耳机作为一款需要佩戴到耳朵上使用的产品，在外观方面需要更好的满足人体工学设计，以提供更佳的舒适佩戴体验。其中女性用户相对更小的耳廓结构，对于产品的设计也有着更高的要求。
qcy fairybuds真无线耳机是qcy专为女性耳廓设计的一款产品，充电盒以舒展的花瓣为灵感，呈现了独特绚丽的视觉观感；耳机体积轻巧迷你，经历了上千次的人体工学仿真测试和试戴调研，提供舒适轻盈的佩戴，解决女生长久佩戴耳朵胀痛的问题。
功能配置方面，qcy fairybuds搭载了10mm复合镀钛动圈喇叭，采用蓝牙5.3芯片，提供稳定的连接和0.068s超低延迟；支持双耳4麦通话降噪，搭配独特抗风噪设计，提供清晰通话；触摸控制，还支持智能遥控拍照，使用便捷；搭配专属app还支持定制的弹窗动画功能。下面来看看这款产品的详细拆解报告吧~
qcy fairybuds真无线耳机包装盒设计精致，采用了侧拉的抽屉式结构。正面展示有被花瓣包裹的产品外观渲染图，品牌logo和产品名称。

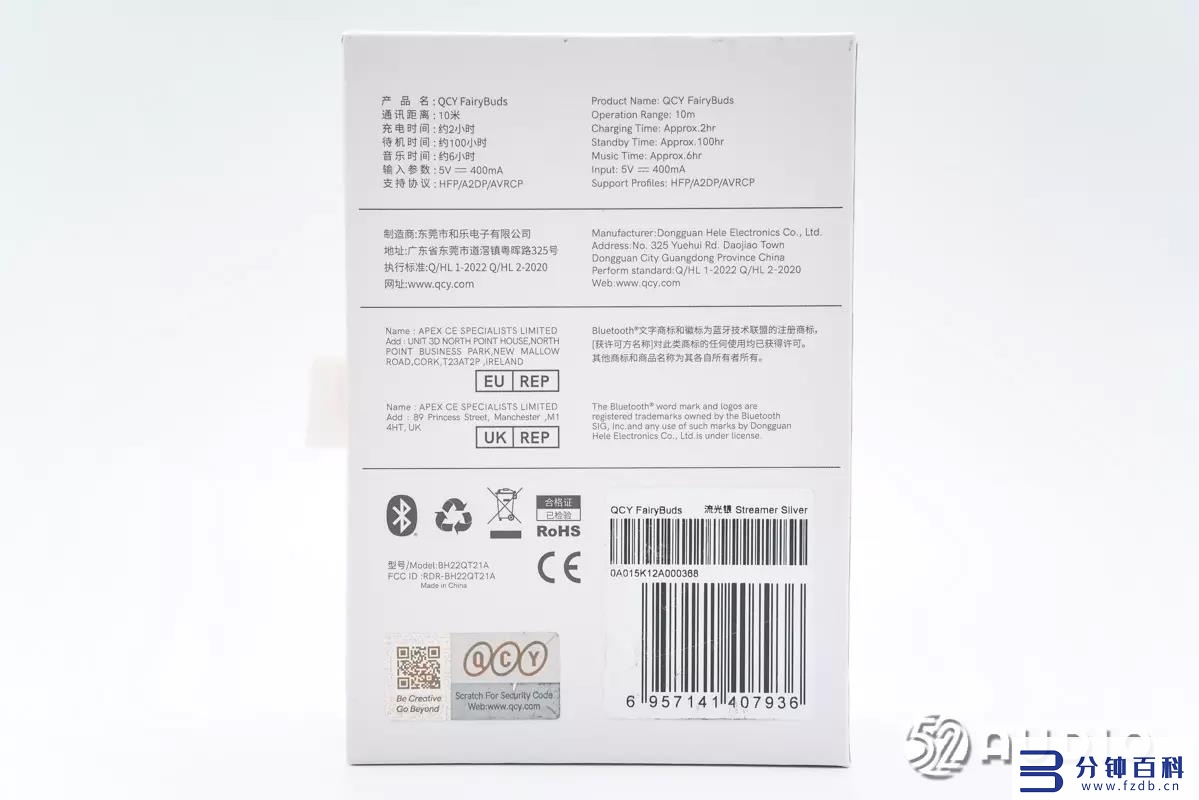

包装盒背面介绍了产品的规格参数信息，产品名：qcy fairybuds，通讯距离：10米，充电时间：约2小时，待机时间：约100小时，音乐时间：约6小时，输入参数：5v-400ma，支持协议：hfp/a2dp/avrcp，制造商：东莞市和乐电子有限公司。
包装盒内部物品有耳机、充电线和产品说明书，此款为流光银配色。

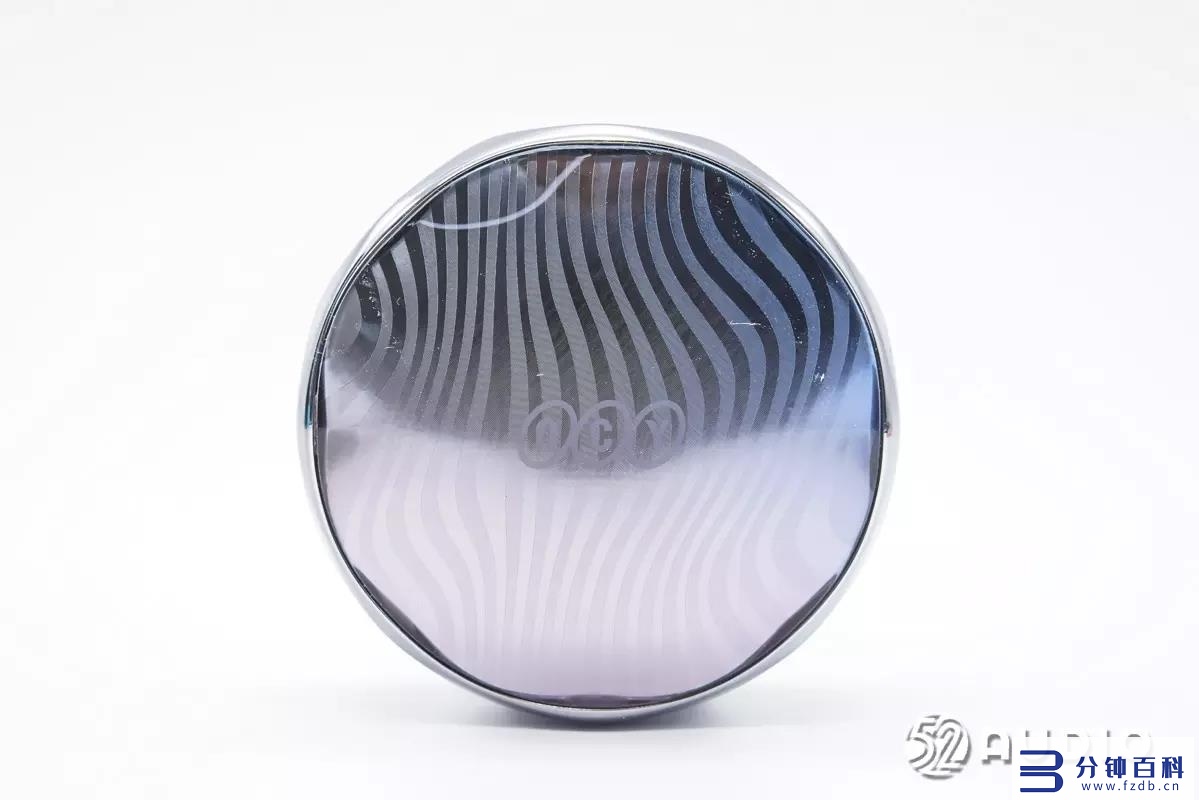

qcy fairybuds充电盒采用了类似于粉饼盒的设计，机身曲线宛如花朵绽放。顶部采用了亮面材质，设计有犹如花海涟漪的光纹交织纹路，观感独特绚丽。

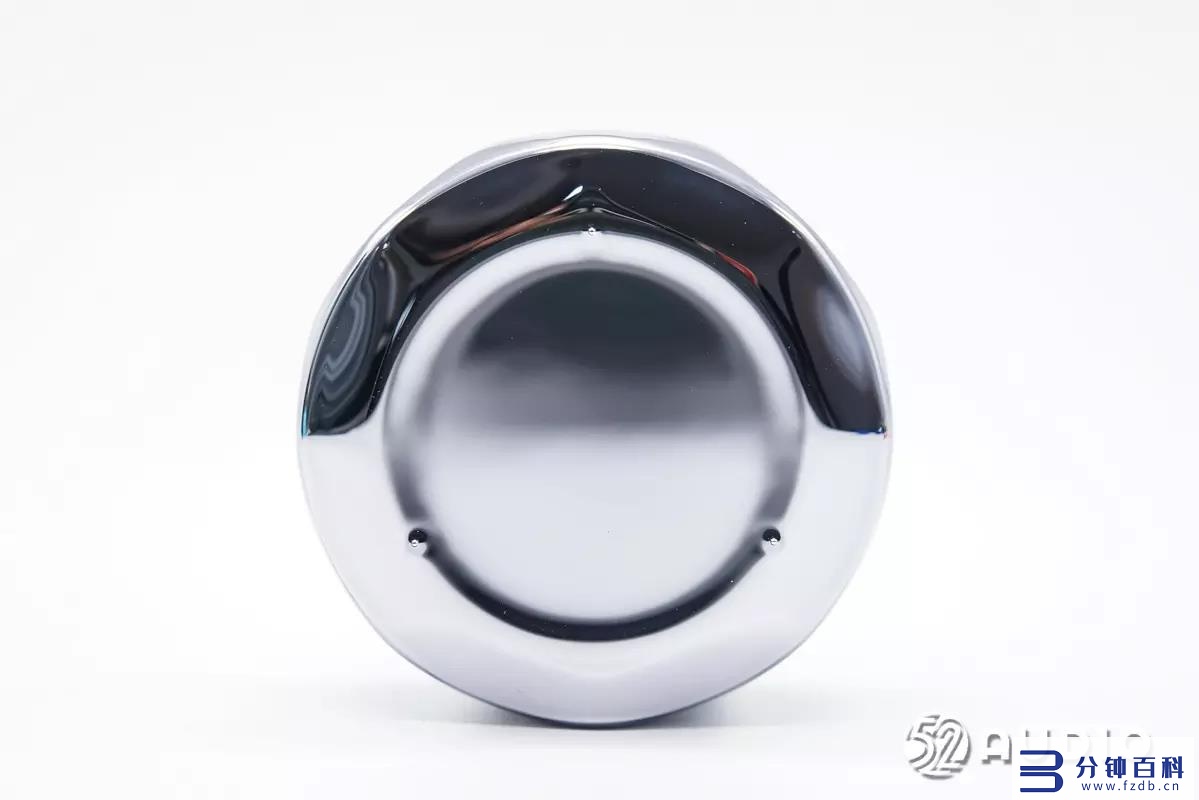

充电盒底部外观一览，机身采用了ncvm真空镀膜工艺，触感顺滑细腻。底座设计有三颗凸点，防止机身磨损。

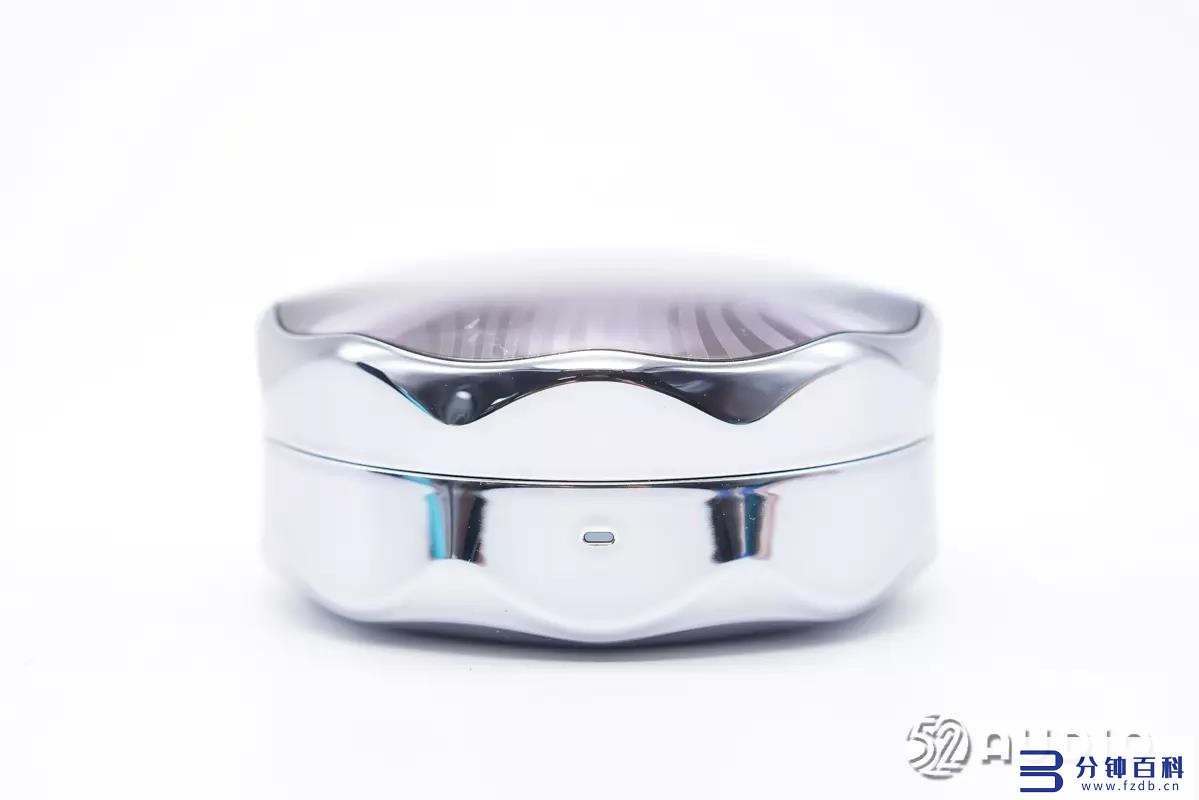

充电盒侧边外观一览，机身边缘曲线涟漪，犹如花朵的花瓣。正面开盖处设计有一颗指示灯，用于反馈蓝牙配对状态。

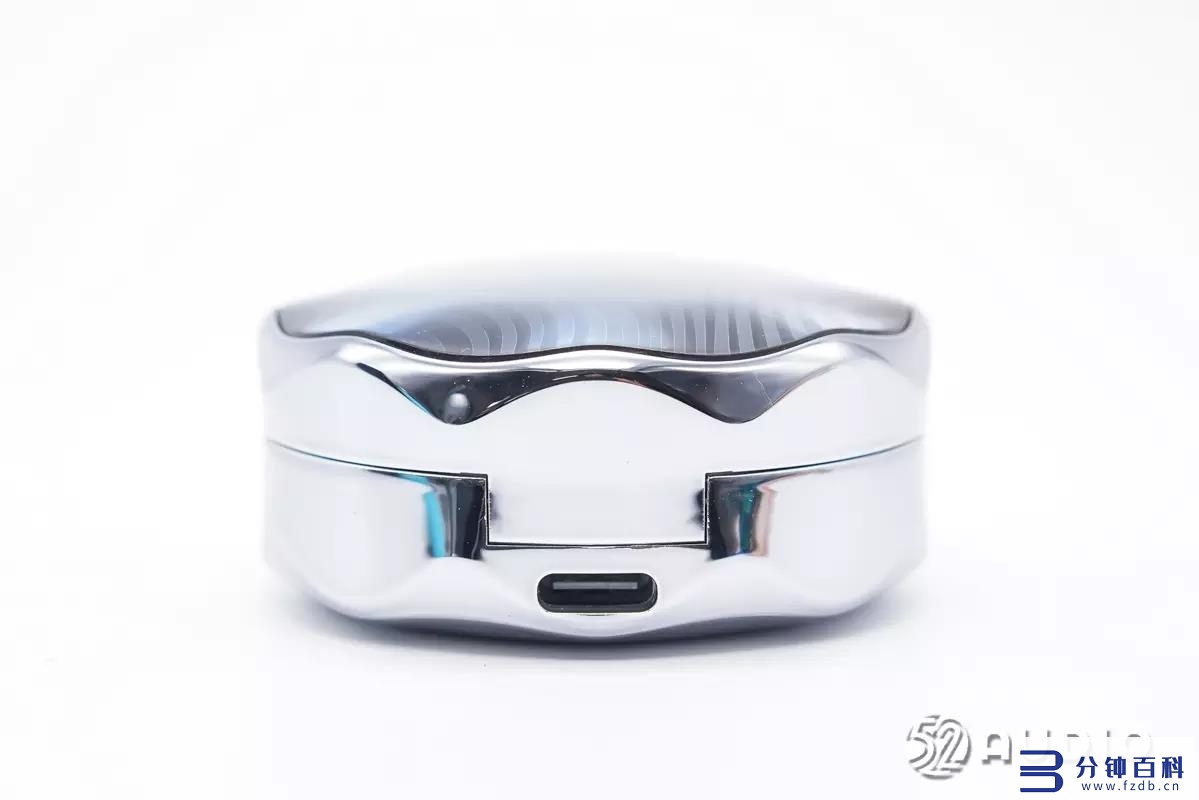

充电盒背面设置type-c充电接口。

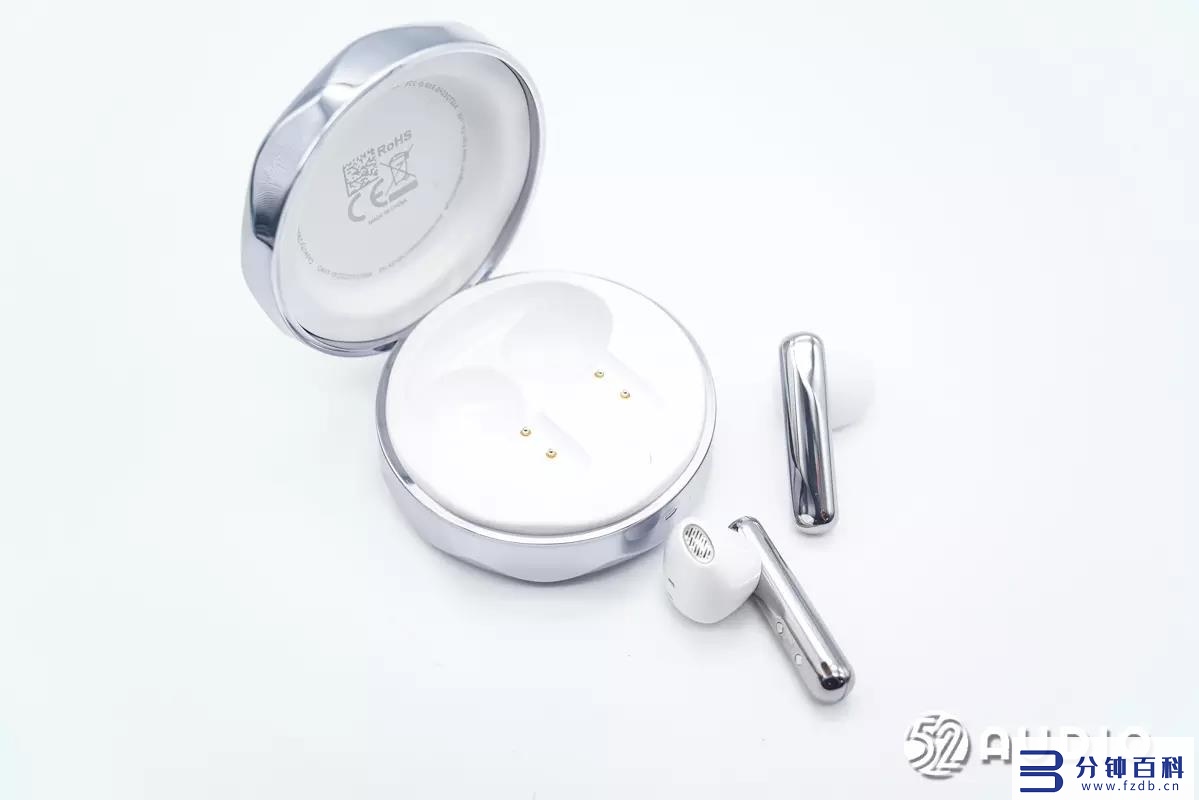

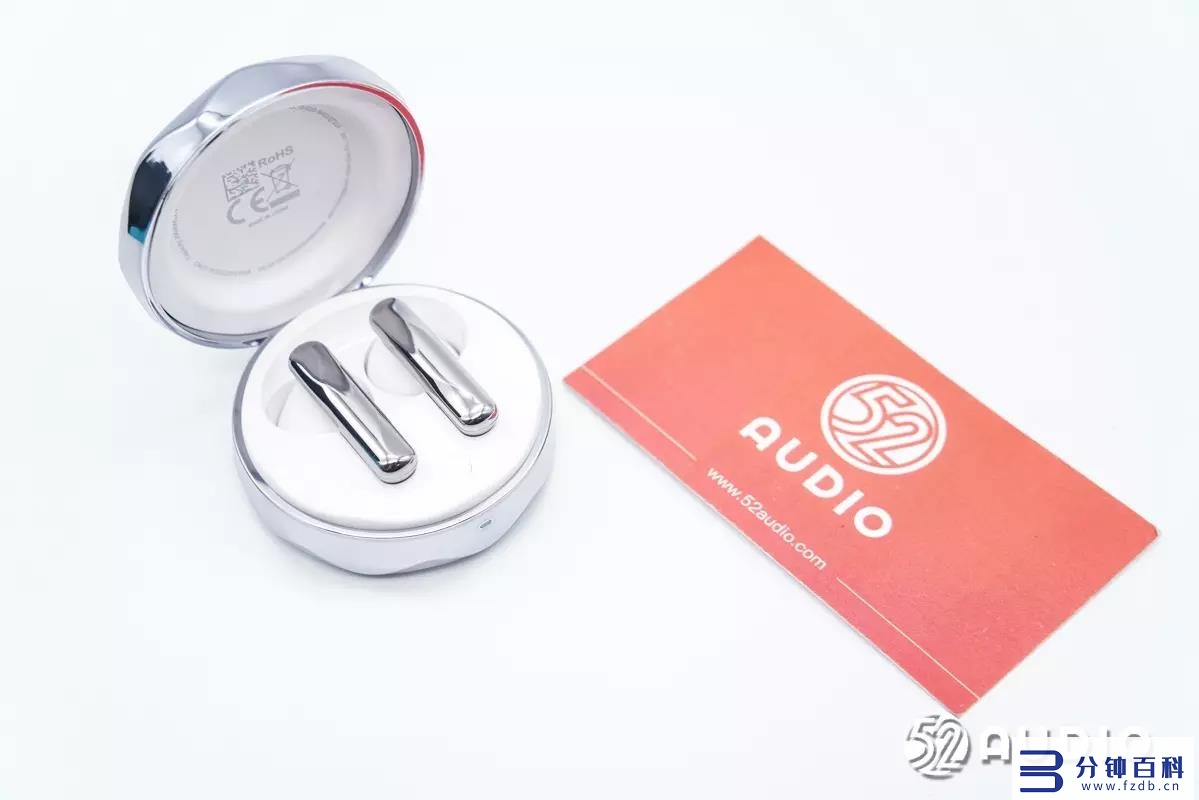

打开充电盒，耳机放置状态展示。

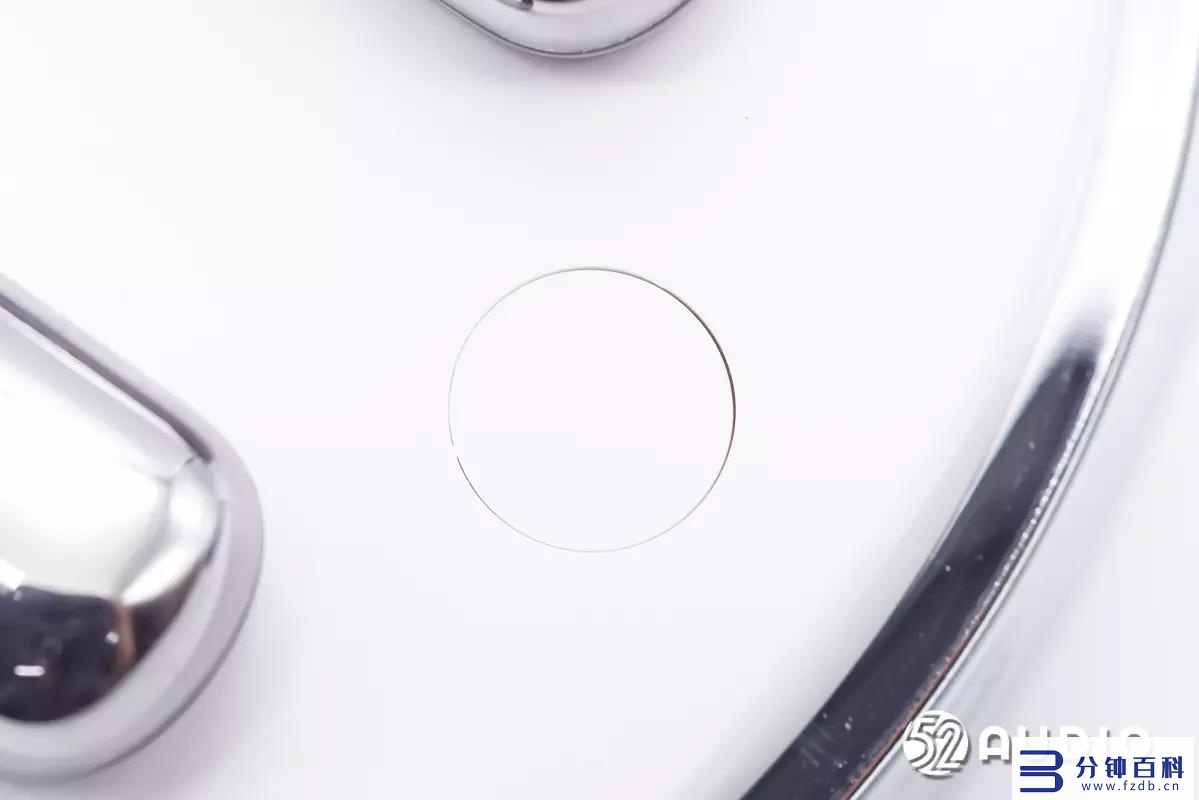

座舱上的蓝牙配对功能按键特写。

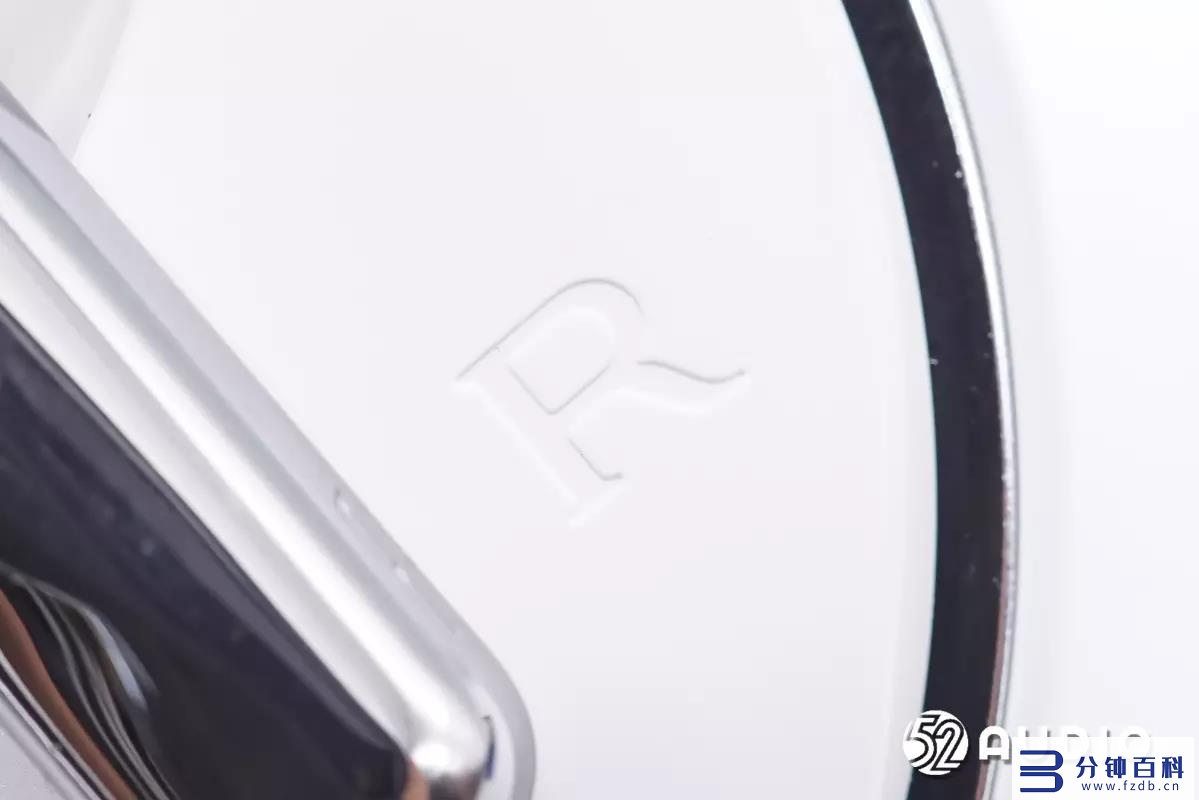

耳机两侧雕刻有l/r左右标识，便于用户快速区分。
取出耳机，座舱内部结构一览。

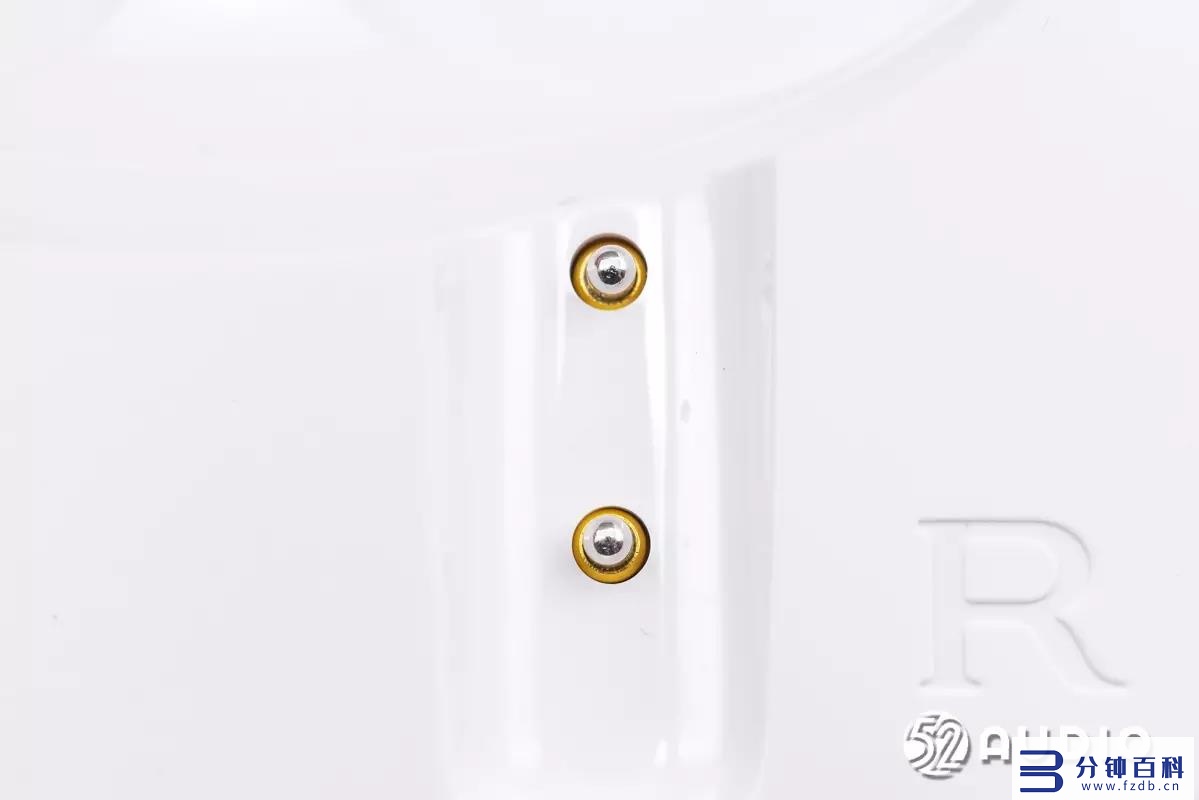

耳机柄座舱上为耳机充电的金属顶针特写。

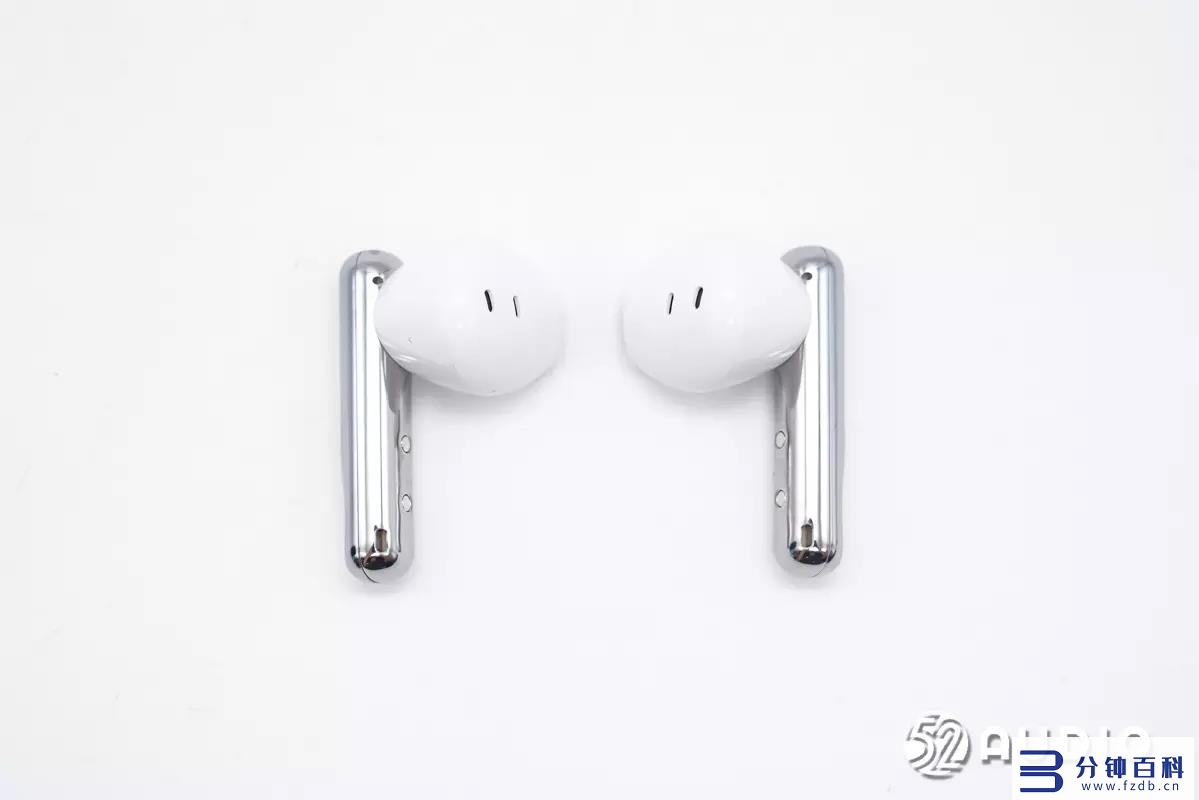

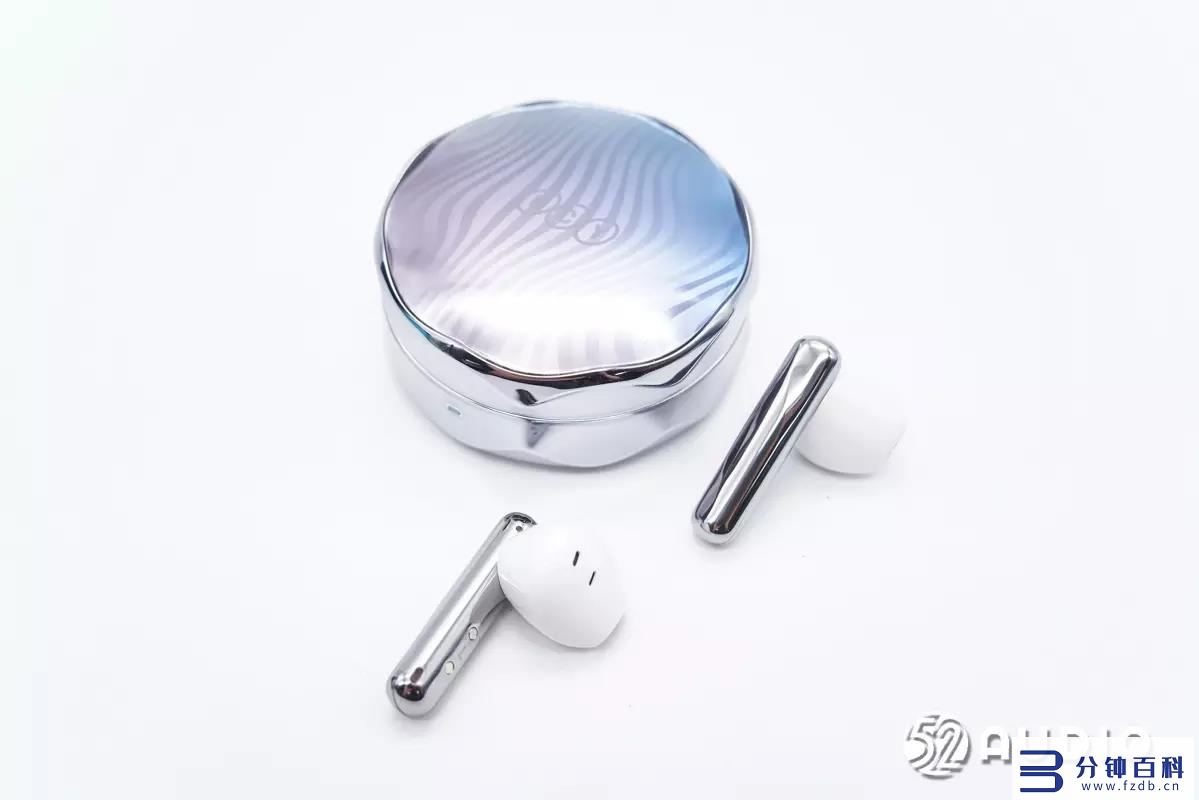

qcy fairybuds真无线耳机整体外观一览，耳机采用了柄状的半入耳式设计。

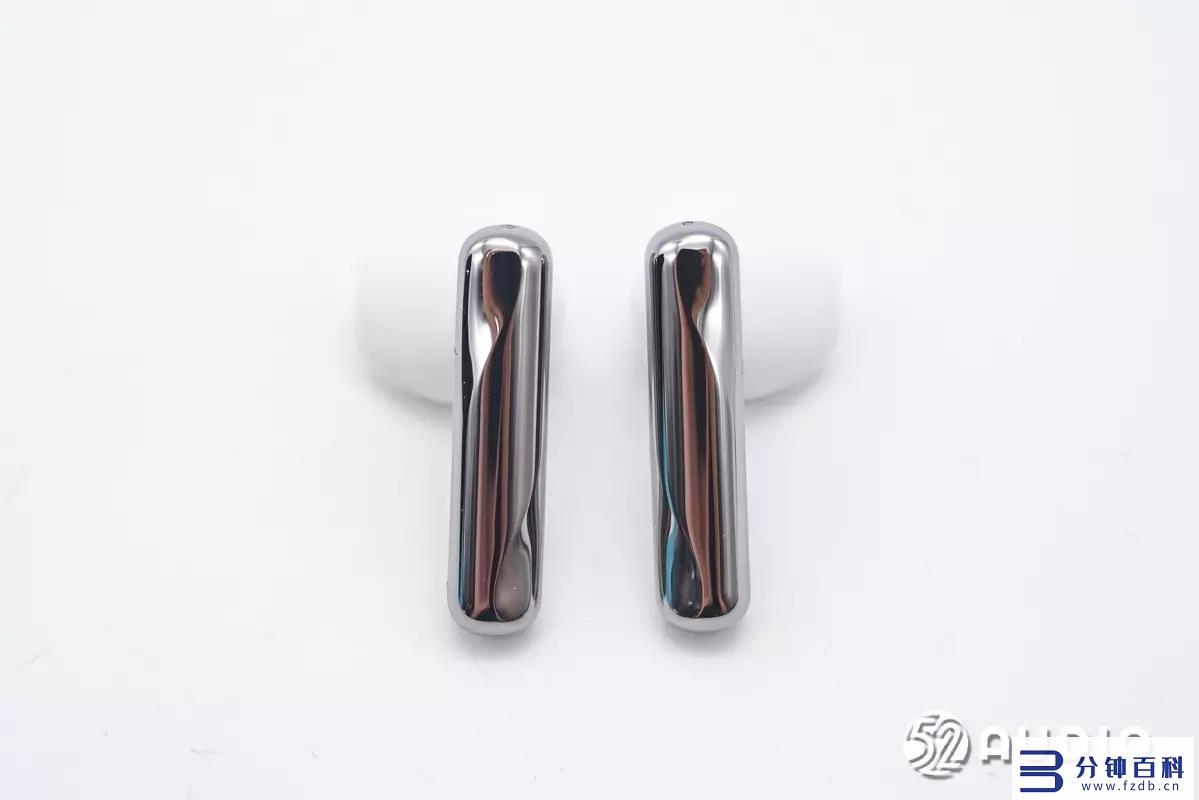

耳机柄同样采用了ncvm真空镀膜工艺，搭配两端不同平面设计，呈现了流光四溢的视觉效果，极具辨识度。
内侧耳机头设计光滑圆润，佩戴亲肤舒适。
耳机柄顶部的指示灯特写，用于反馈耳机配对状态和电量信息。
顶部侧边的降噪麦克风拾音孔特写，抗风噪设计，降低风噪影响。

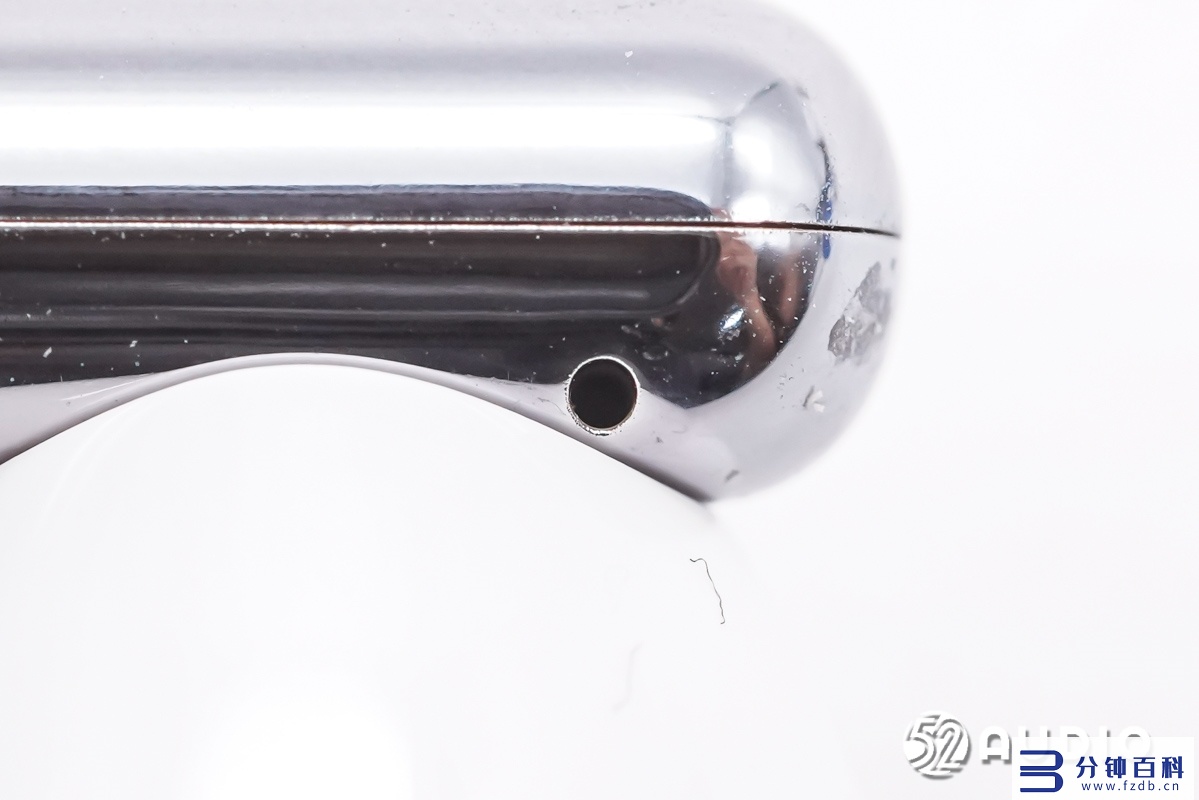

耳机柄底部的通话麦克风拾音孔特写，同样采用了防直吹的抗风噪结构设计。
耳机柄内侧为耳机充电的金属触点特写，中间设计有l/左标识。

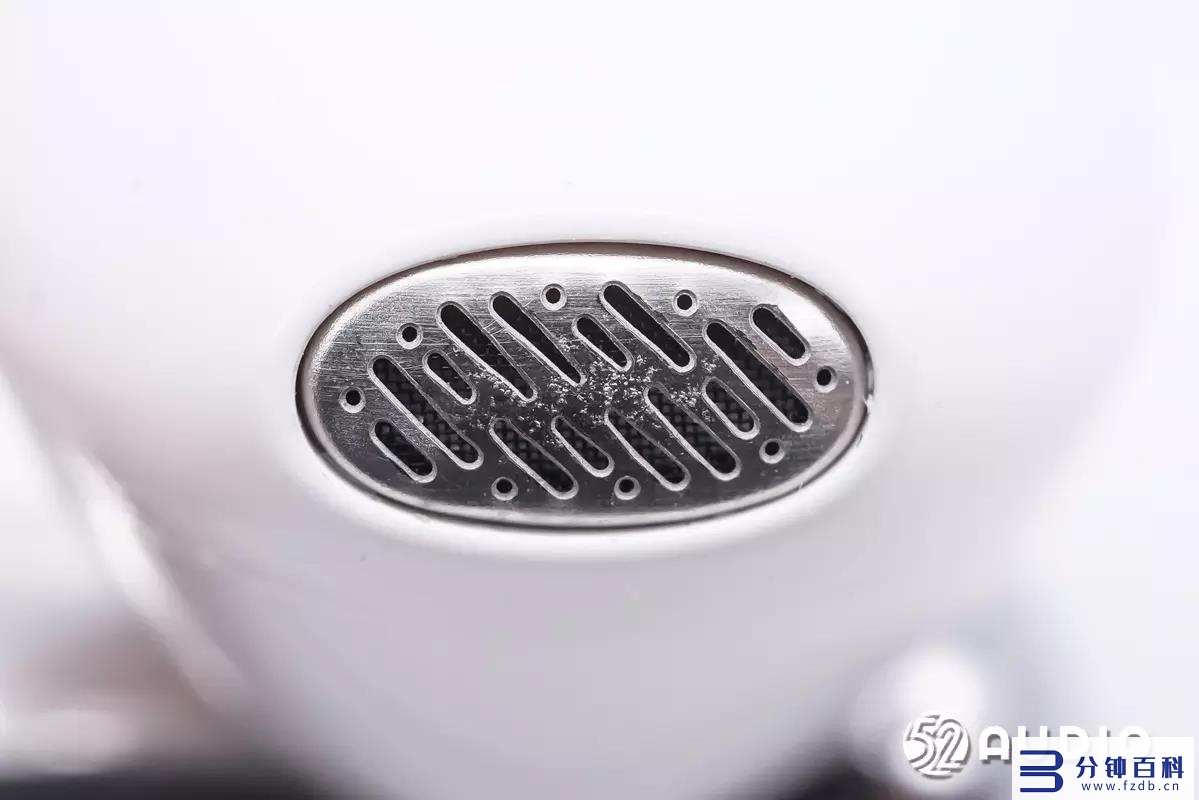

耳机出音嘴特写，金属盖板防护，防止异物进入音腔。

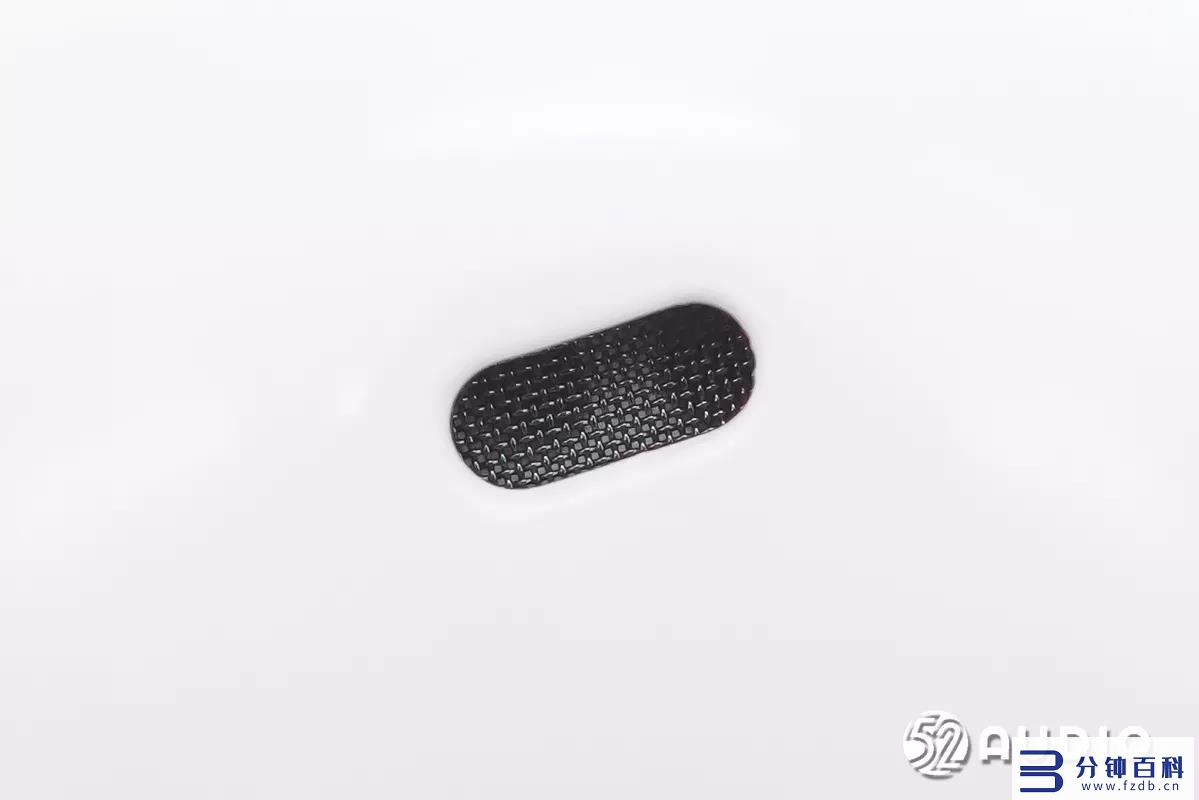

音腔调音孔特写，使音腔内部空气流通，提升音频性能。

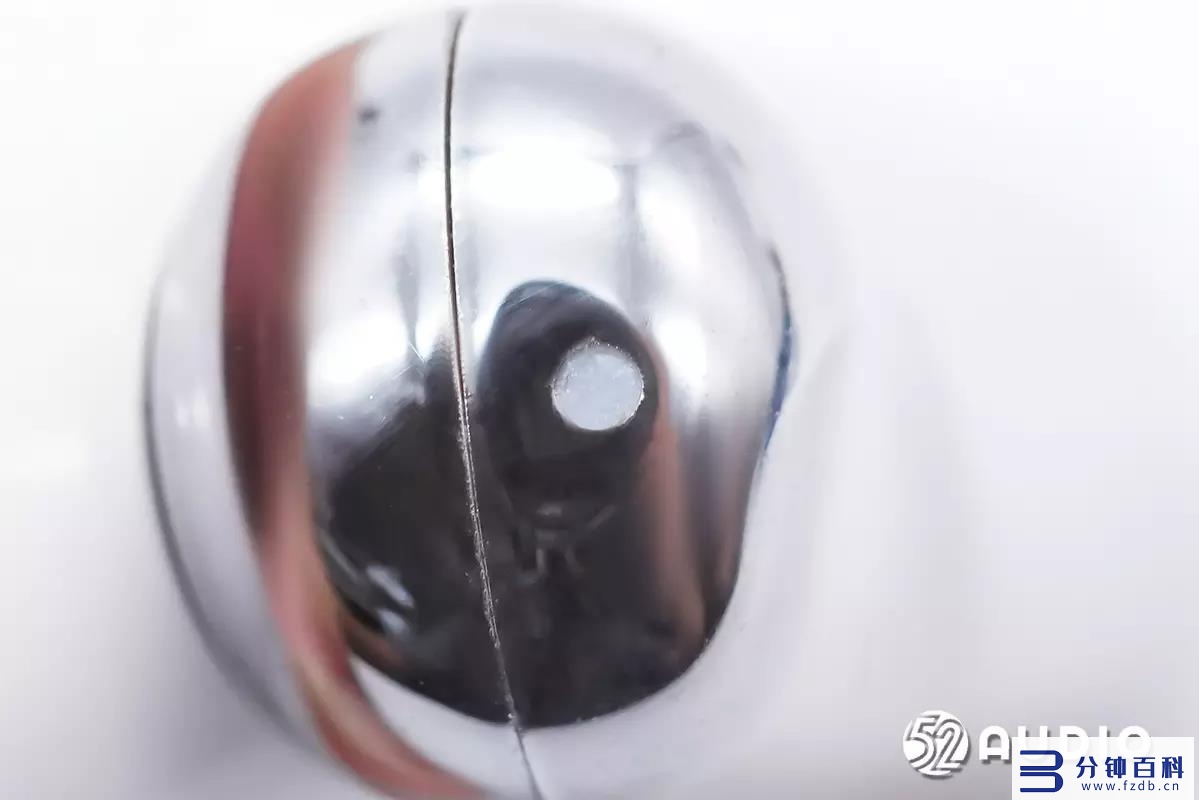

耳机倒相孔特写，连接到腔体内部的低音导管，提升低频性能。

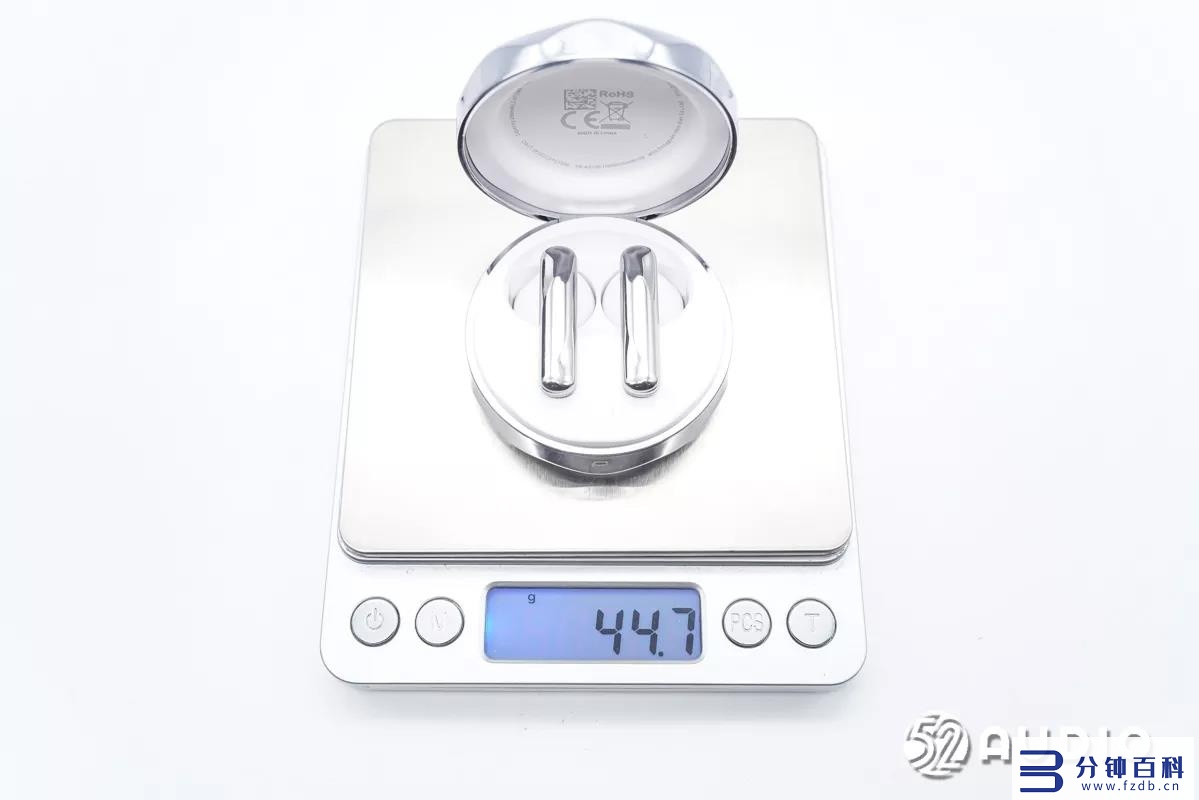

经我爱音频网实测，qcy fairybuds真无线耳机整机重量约为44.7g。

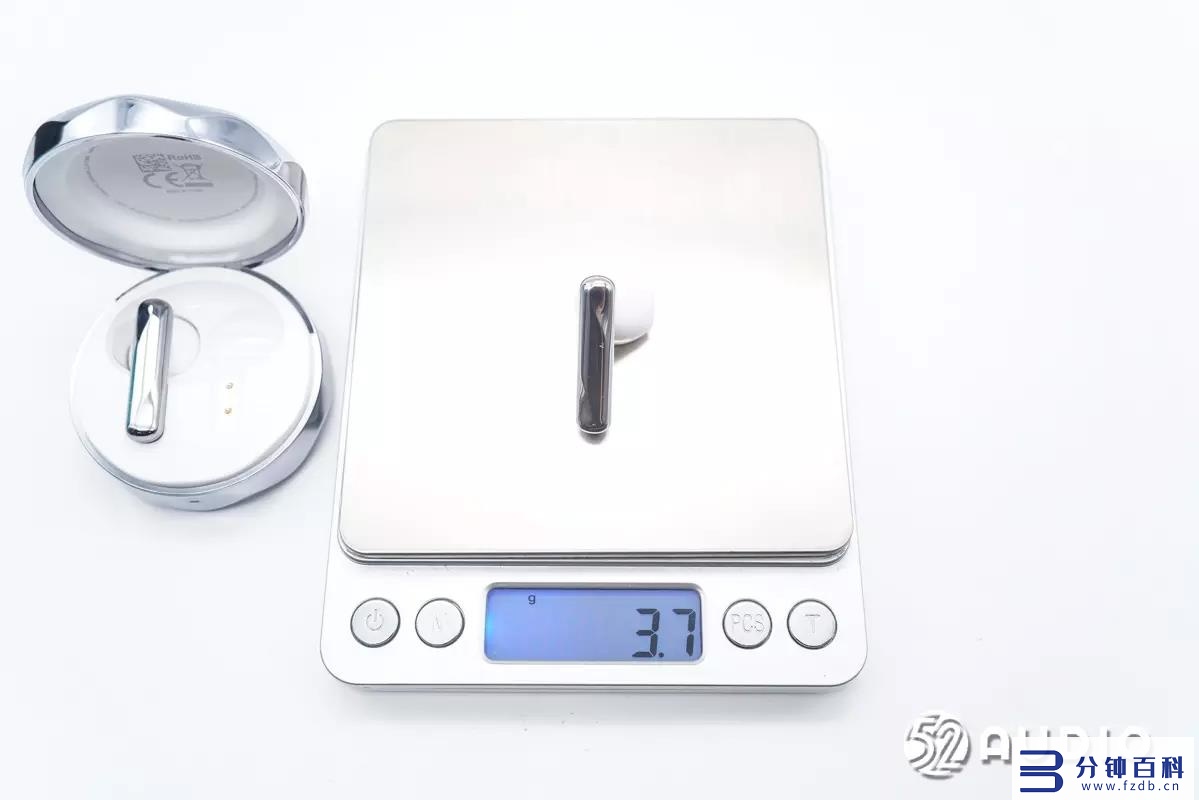

单只耳机重量仅为3.7g，极致轻盈，搭配半入耳式的人体工学设计，带来舒适无感佩戴体验。

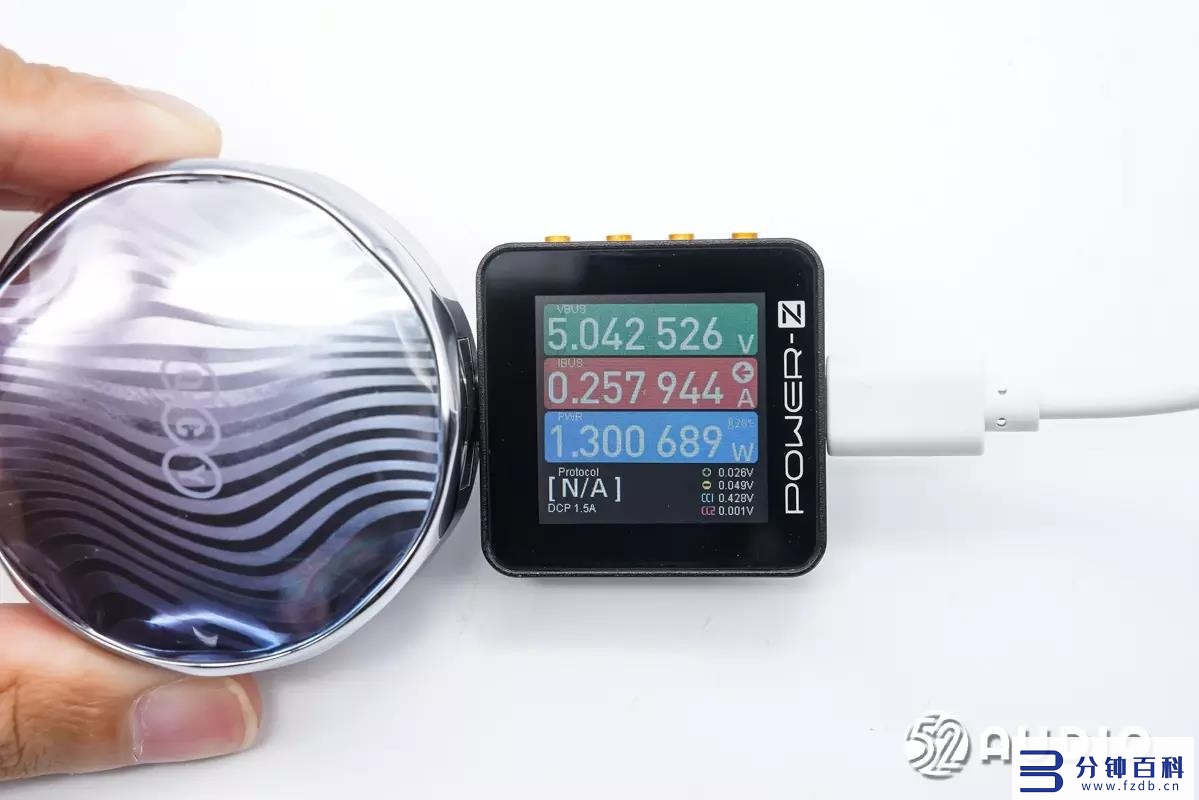

我爱音频网采用chargerlab power-z km002c对qcy fairybuds真无线耳机进行充电测试，输入功率约为1.3w。
通过开箱，我们详细了解了qcy fairybuds真无线耳机专为女性打造的时尚外观，下面进入拆解部分，看看内部结构配置信息。

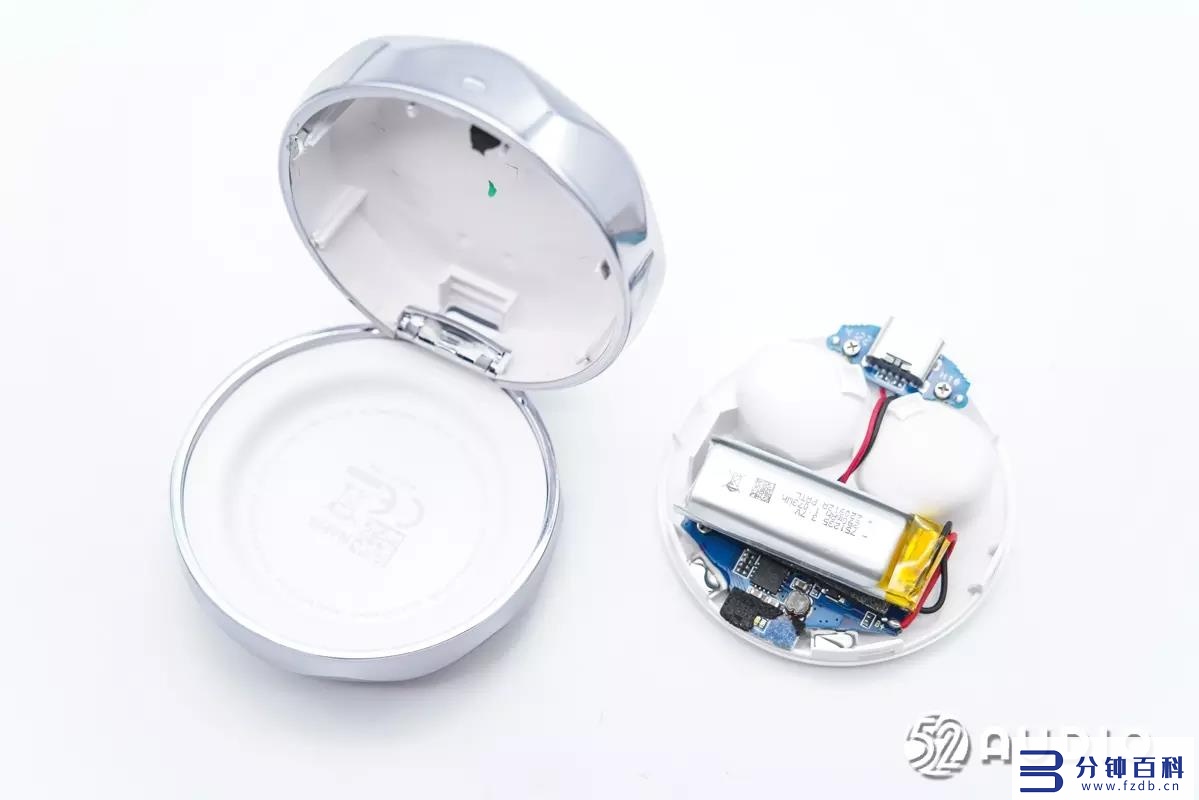

拆开充电盒，取出内部座舱结构。

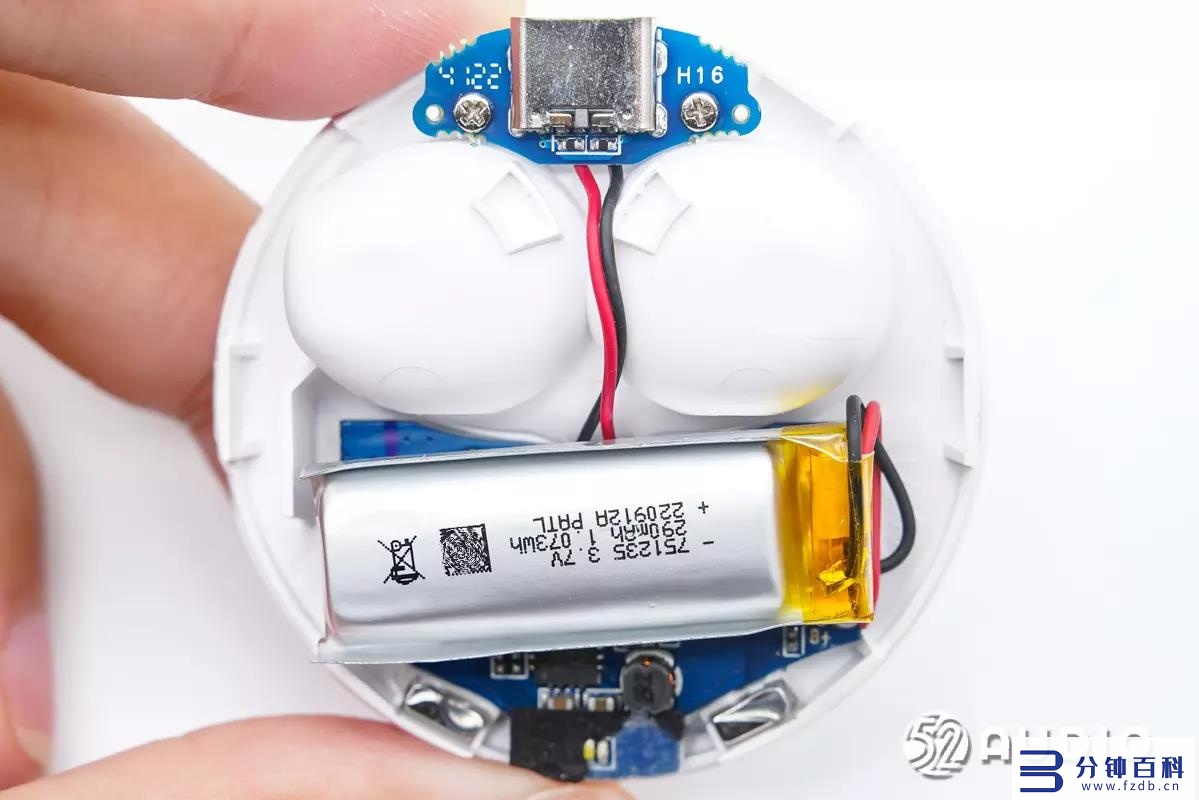

充电盒座舱底部底部结构一览，pcb板通过螺丝固定，电池固定在主板上。

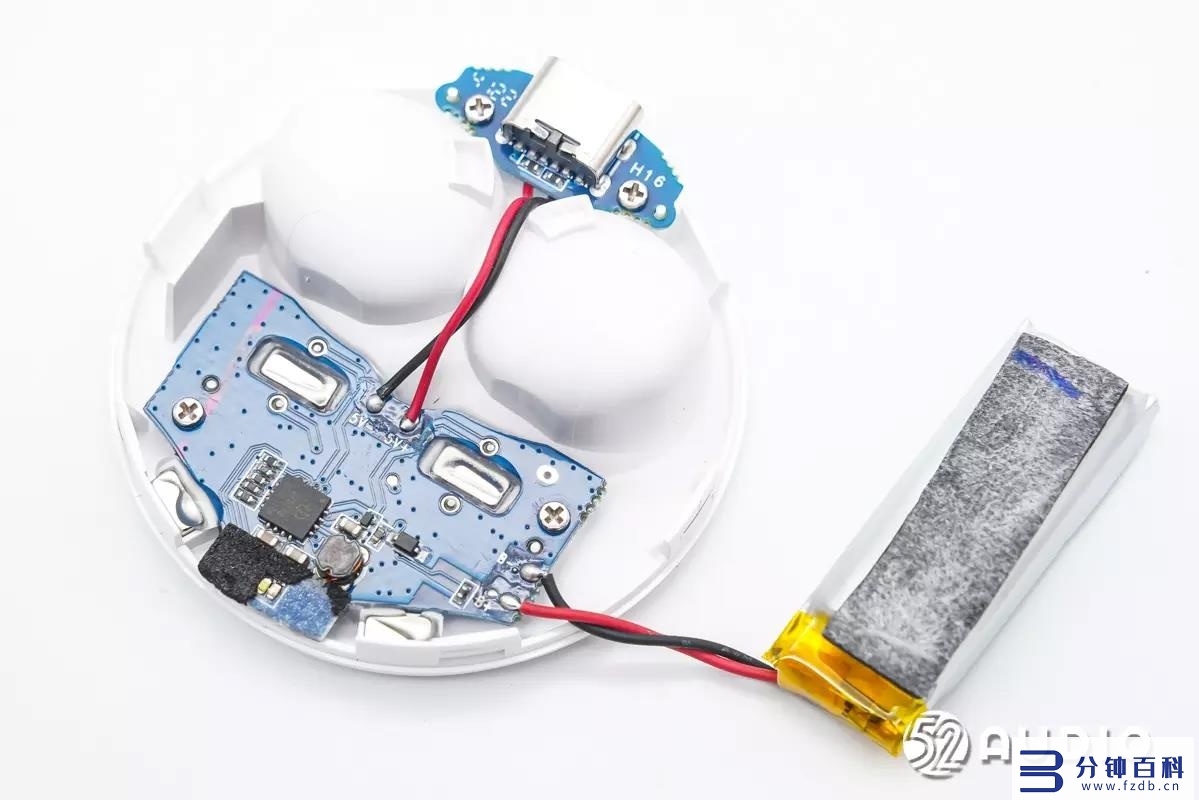

取掉电池，电池背部贴有海绵胶进行固定。

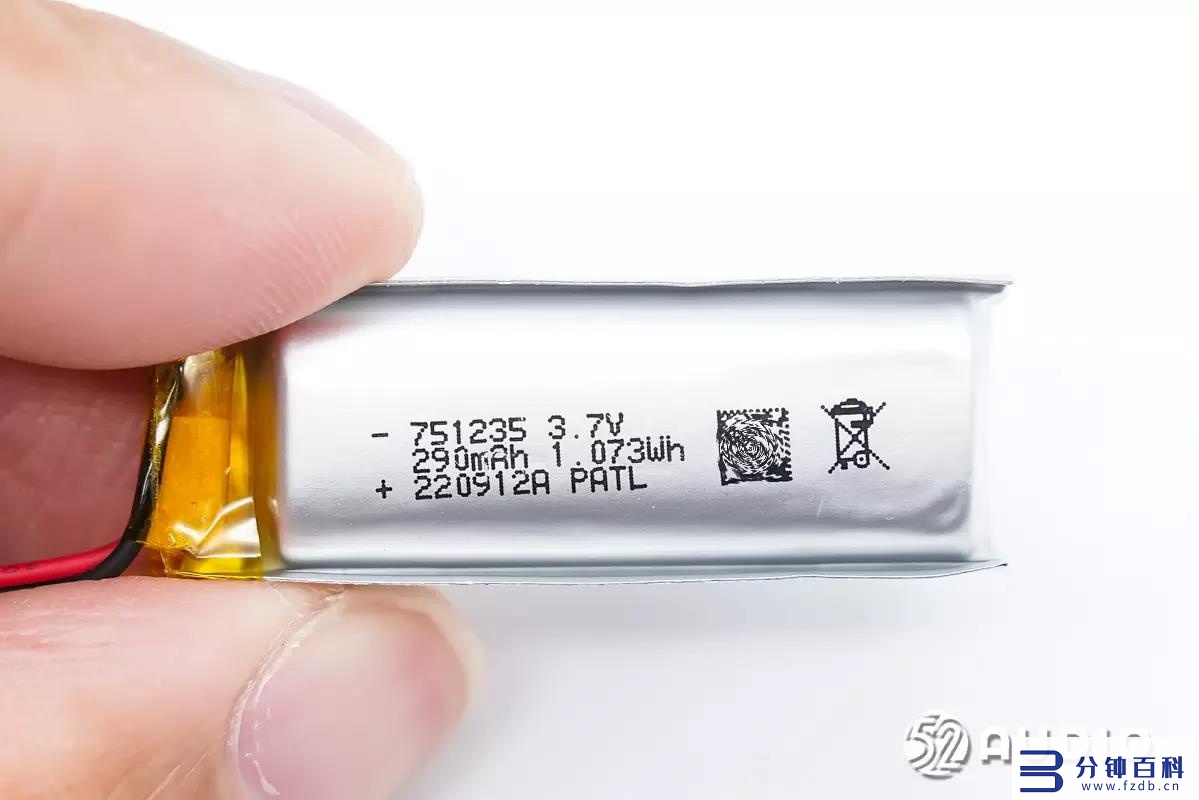

充电盒内置锂电池型号：751235，电压：3.7v，容量：290mah/1.073wh，来自patl小锂新能源。

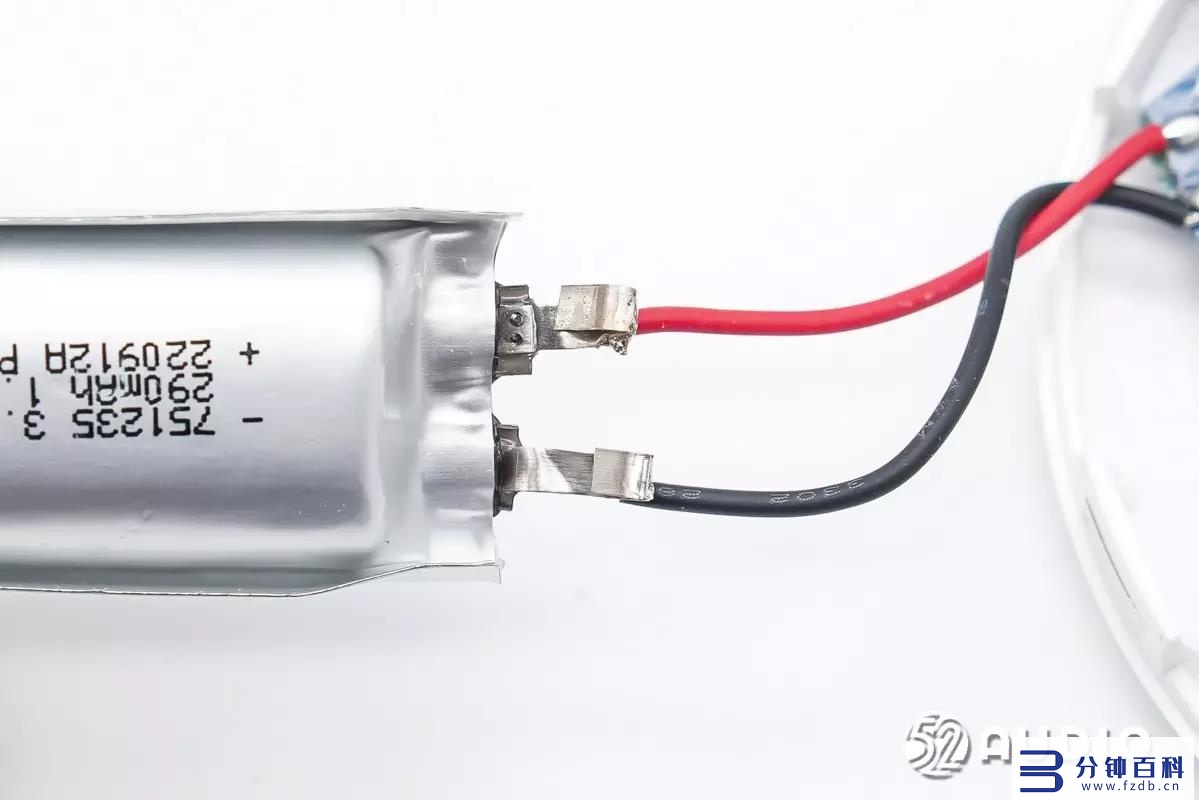

电池正负极与导线焊接，保护电路位于主板上。

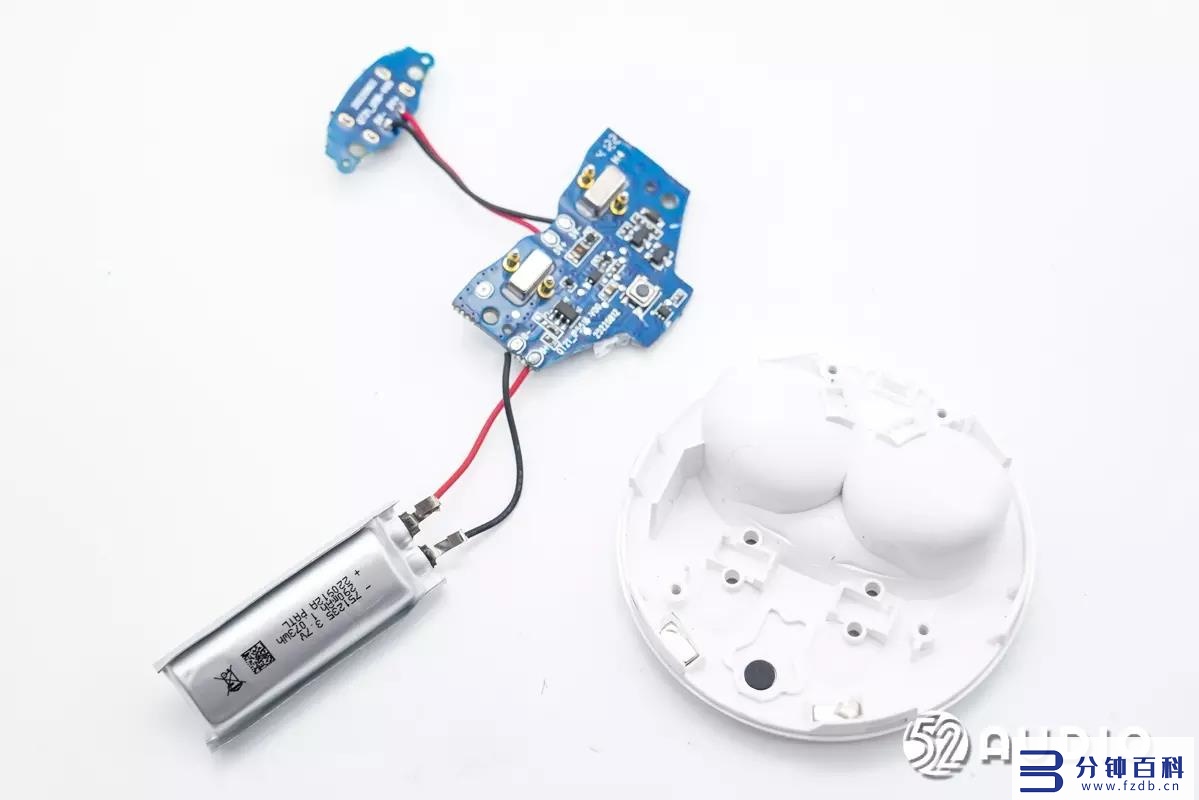

卸掉螺丝，取掉充电盒上的主要组件，包括电池、主板和电源输入小板，分别通过导线连接。
座舱底部结构一览，边缘设置有磁铁用于吸附充电盒盖和耳机。

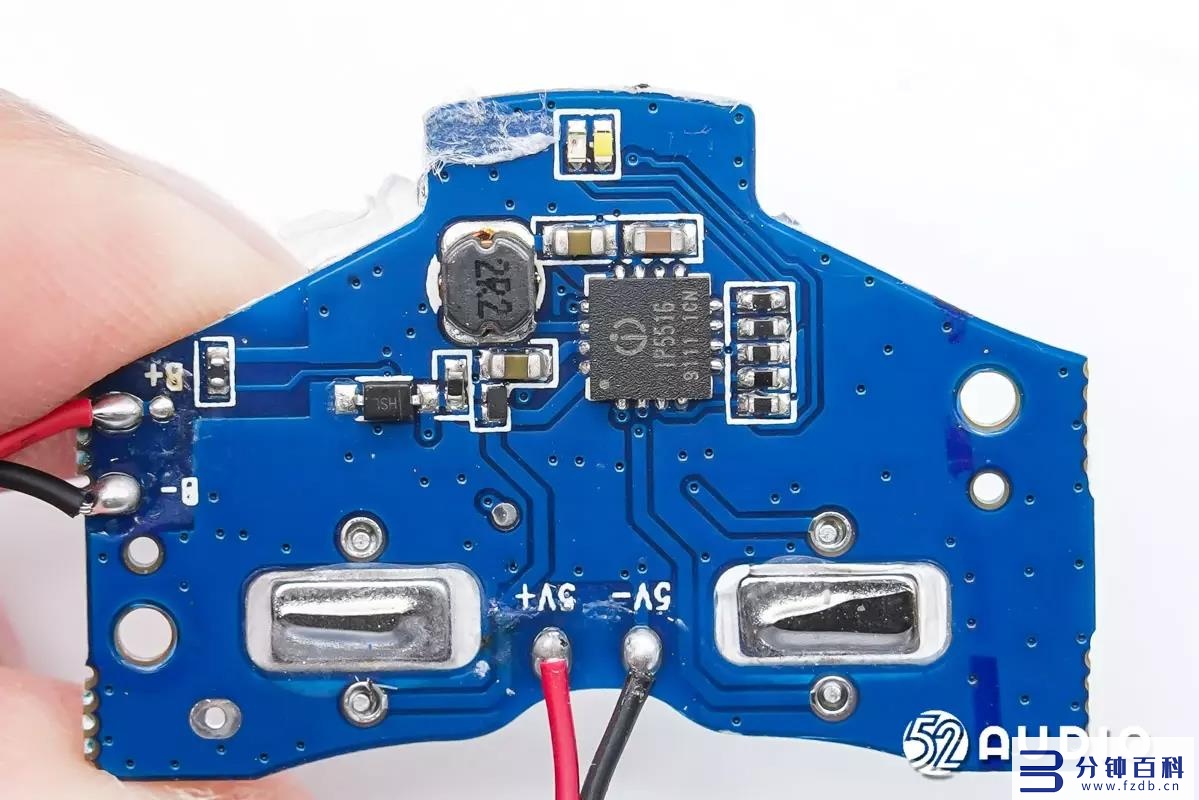

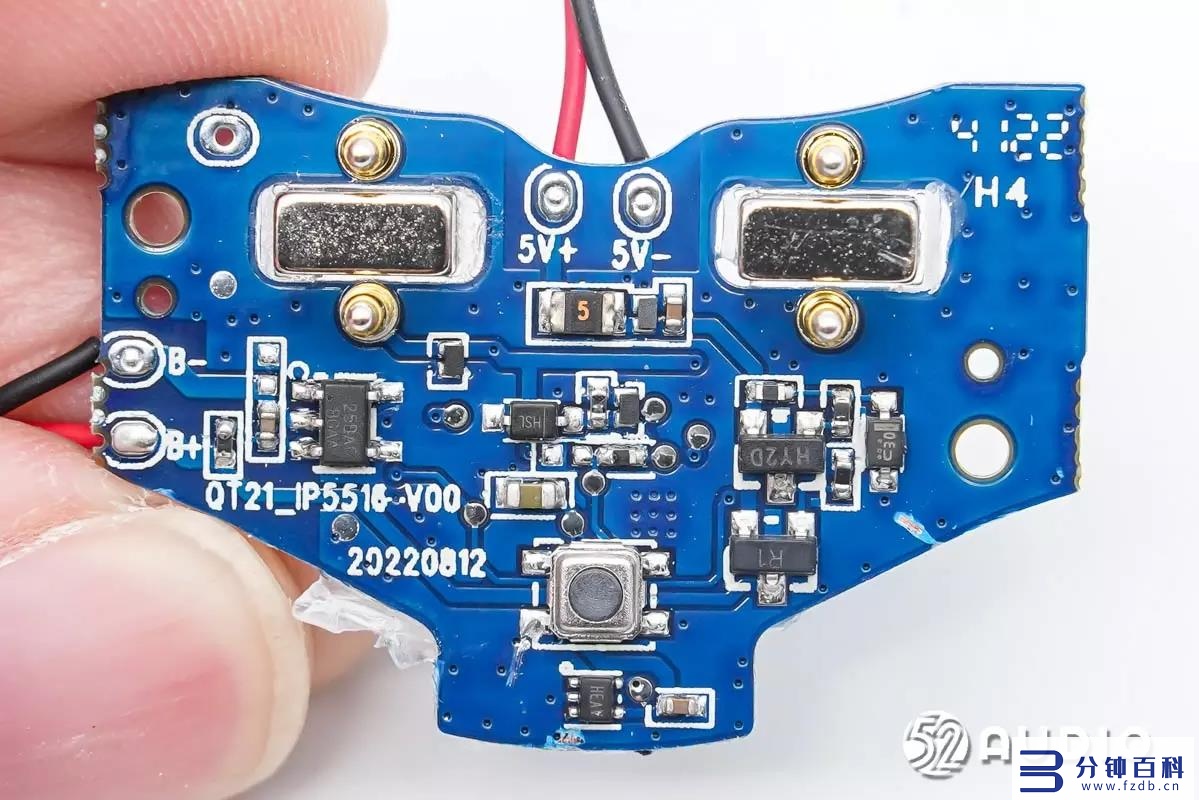

充电盒主板一侧电路一览。
充电盒主板另外一侧电路一览。

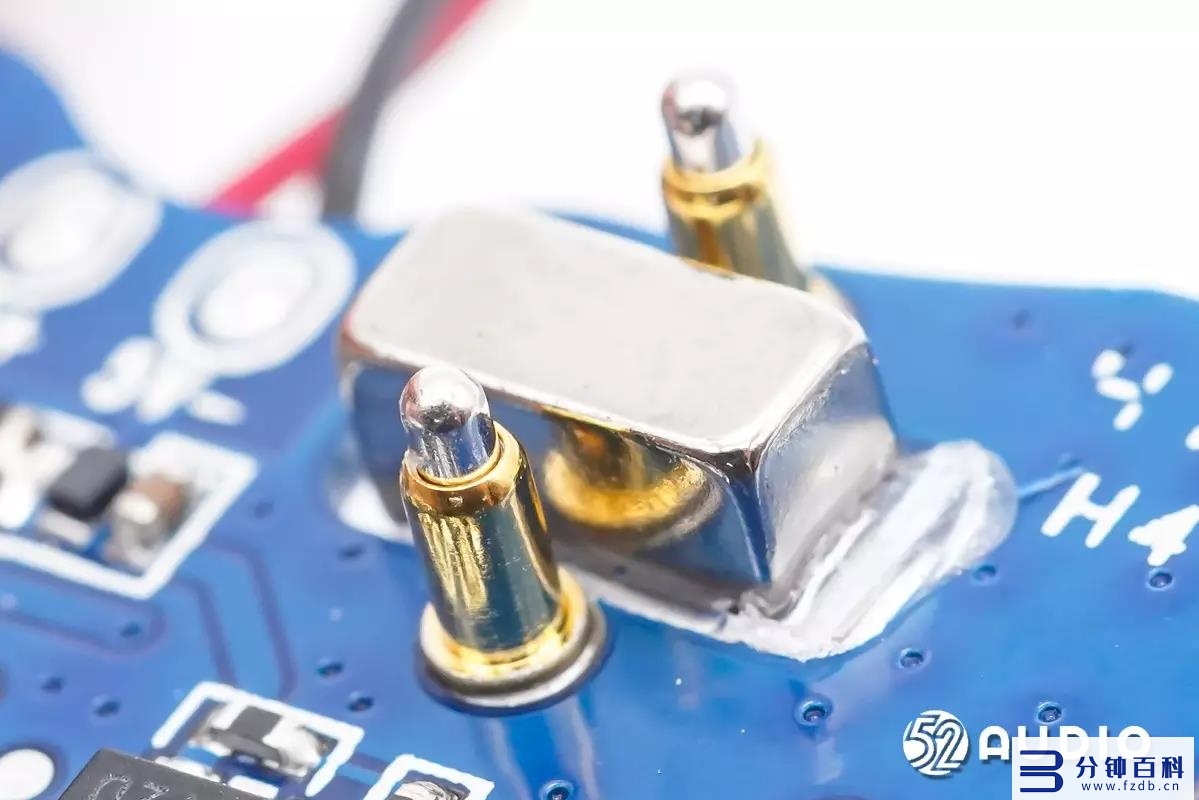

主板上为耳机充电的pogo pin连接器特写，中间固定磁铁，用于吸附耳机。

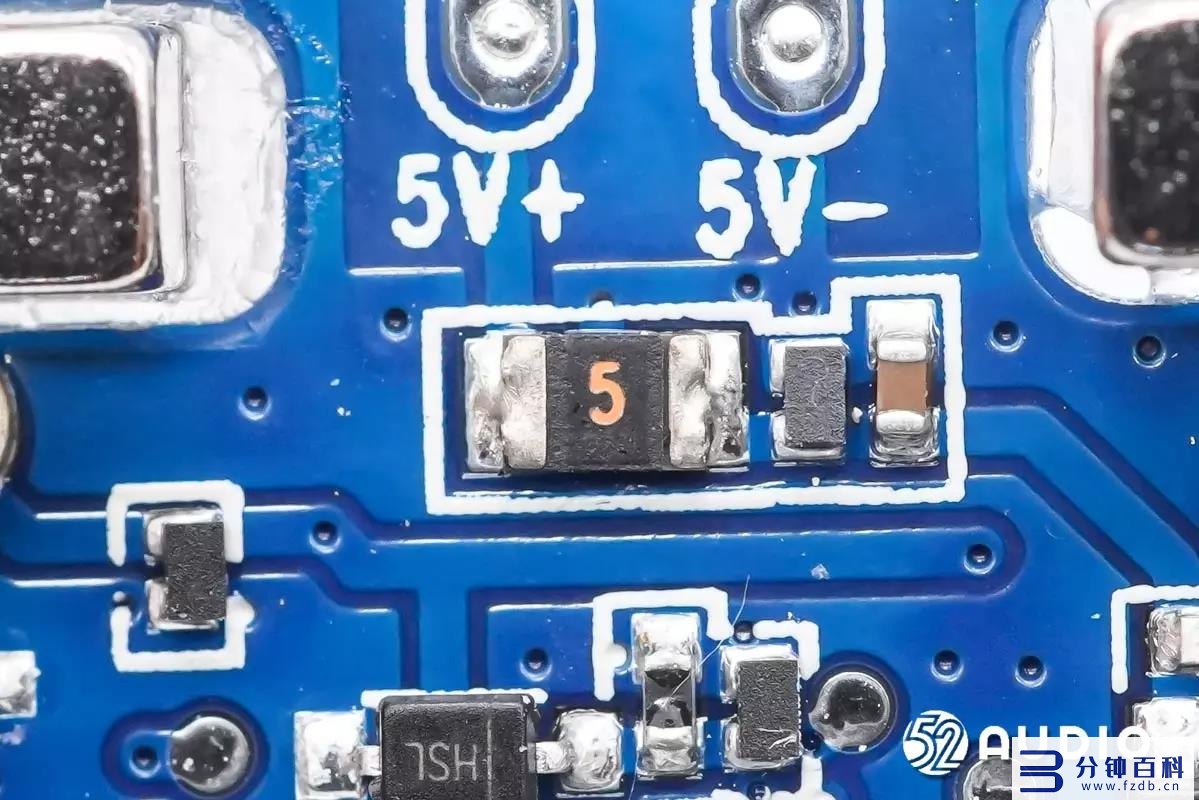

电池导线与主板焊点位置的自恢复保险丝特写。

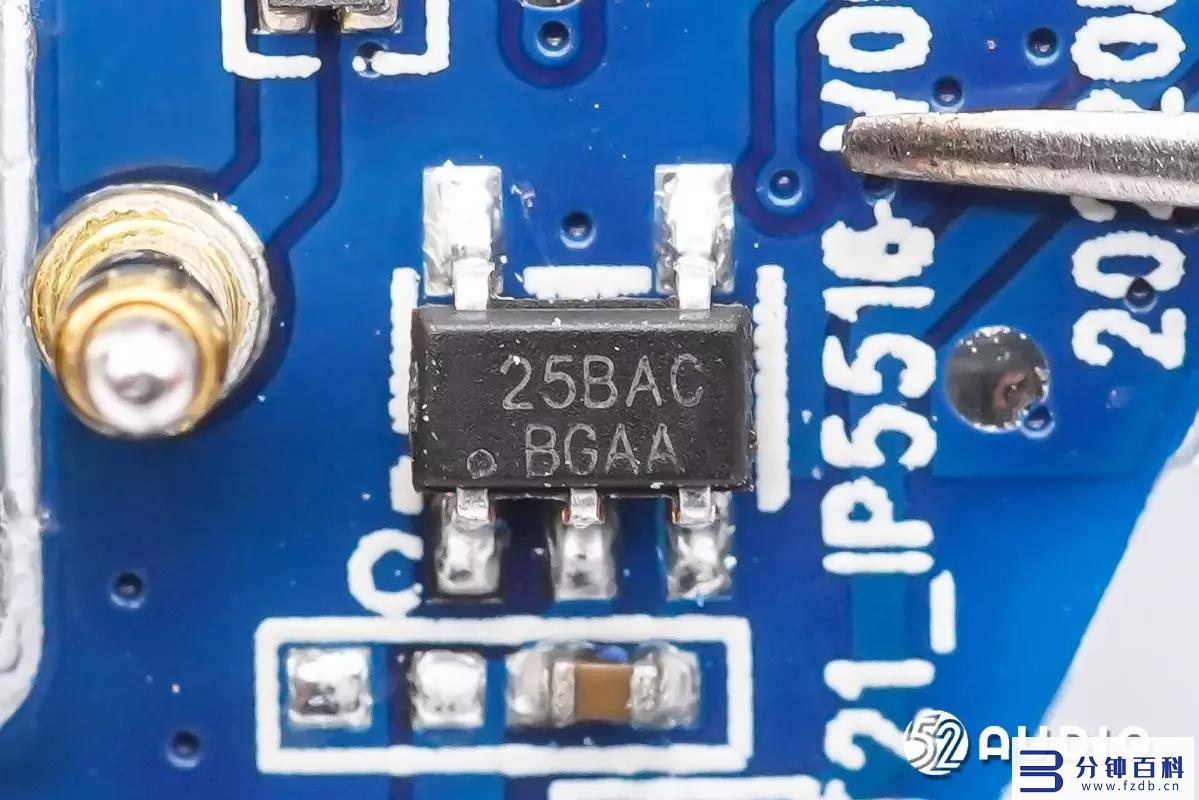

icm创芯微cm1125系列集成mosfet单节锂电池保护ic，内置有高精度电压检测电路和延迟电路，通过检测电池的电压、电流，实现对电池的过充电、过放电、过电流等保护。适用于单节锂离子/锂聚合物可充电电池的保护电路。
据我爱音频网拆解了解到，创芯微锂电保护ic目前已获得oppo、一加oneplus、百度小度、soundcore声阔、aukey傲基、skullcandy、realme、中兴、jabra、vivo、qcy、魔声、bilibili、华为、荣耀、名创优品、haylou嘿喽、realme等品牌旗下的产品采用。

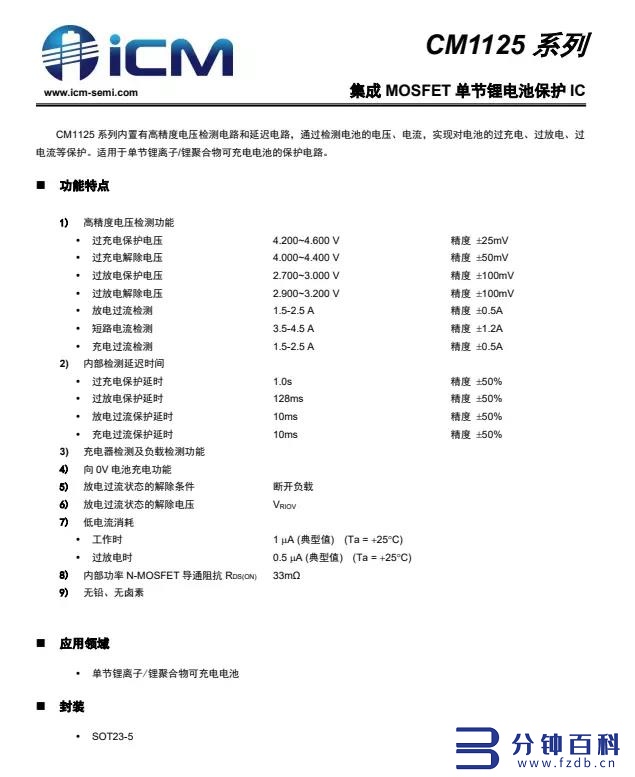

icm创芯微cm1125系列详细资料图。

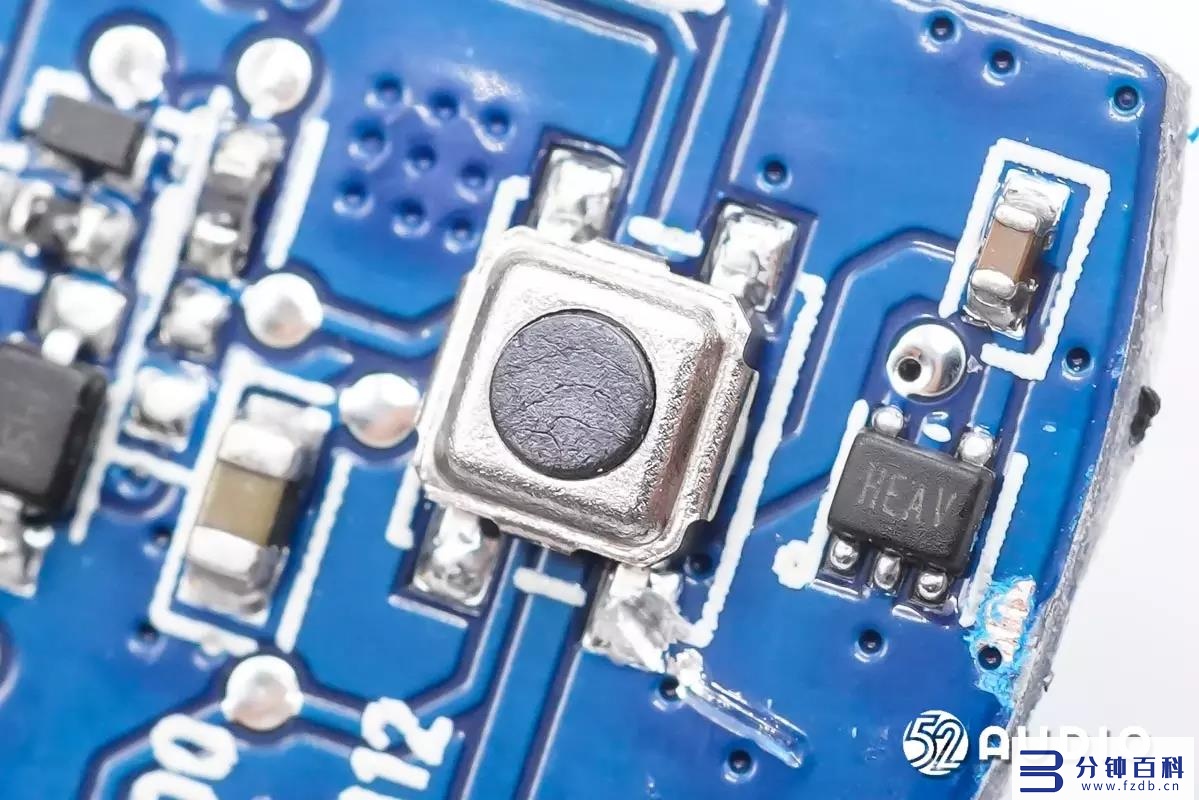

蓝牙配对功能按键特写，贴片焊接。

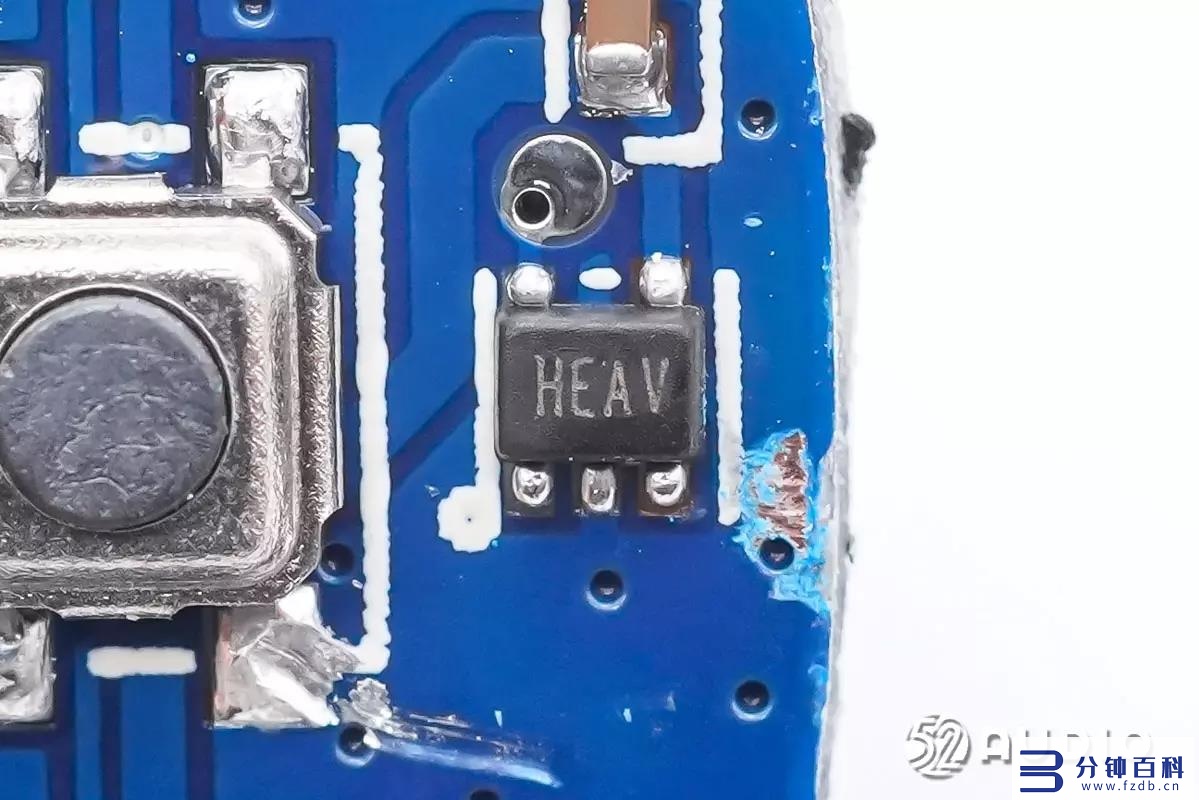

丝印heav的霍尔元件特写，通过感知充电盒盖打开/闭合时的磁场变化（霍尔效应），通知充电盒mcu和耳机与已配对设备连接/断开。

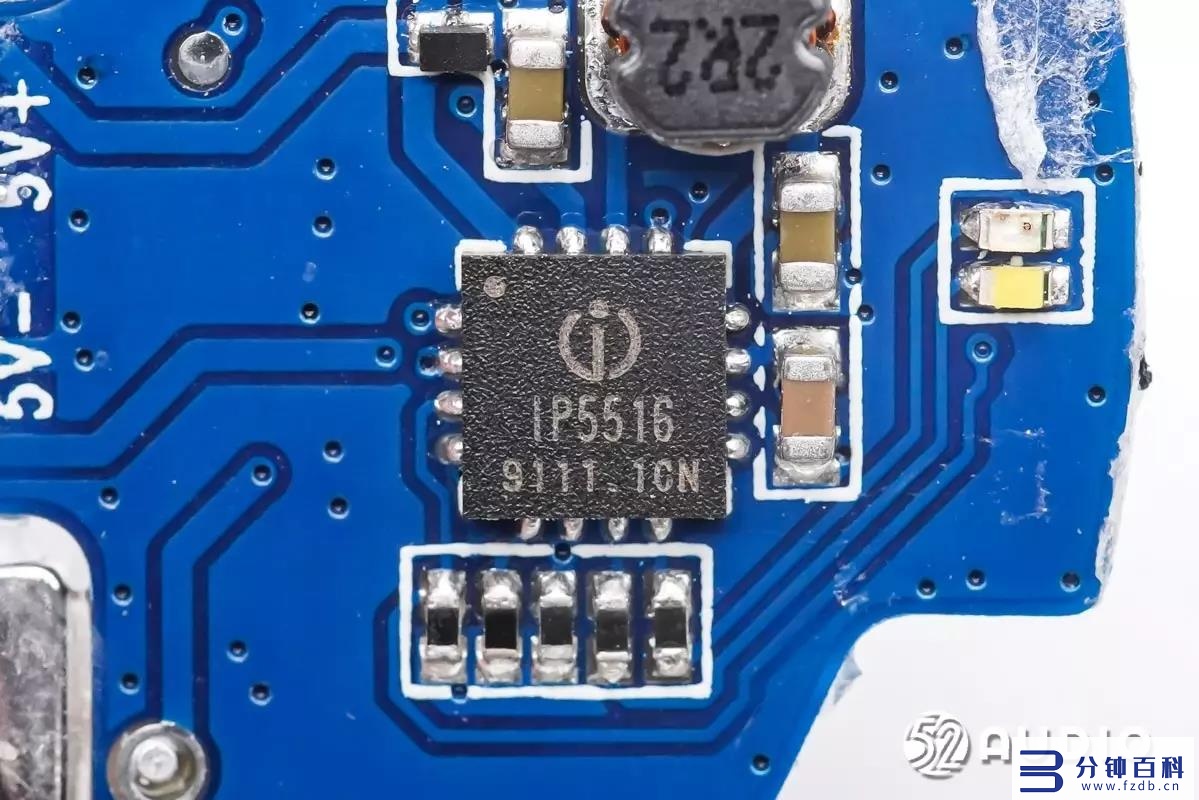

injoinic英集芯ip5516充电盒管理soc，集成mcu、升压转换器、锂电池充电管理、电池电量指示、5v单向通讯等功能，为tws蓝牙耳机充电仓提供完整的电源凯发网娱乐官网的解决方案。
ip5516支持300ma同步升压输出，500ma线性充电，输入电流可调并支持自适应调节，支持高压平台电池，内置adc计算电池电量，支持1-4颗led或者5～6pin 188数码管电量显示。ip5516 的高集成度与丰富功能，使其在应用时仅需极少的外围器件，并有效减小整体方案的尺寸，降低bom成本。
据我爱音频网拆解了解到，目前已有荣耀、漫步者、中兴、jlab、海贝、倍思、网易云音乐、喜马拉雅、pioneer先锋、魔声、pihen品恒、公牛、傲基、mpow、boat、诺基亚、联想、唱吧、山水、ambie、诺必行、充客等大量品牌的tws耳机充电盒采用英集芯的电源管理方案。

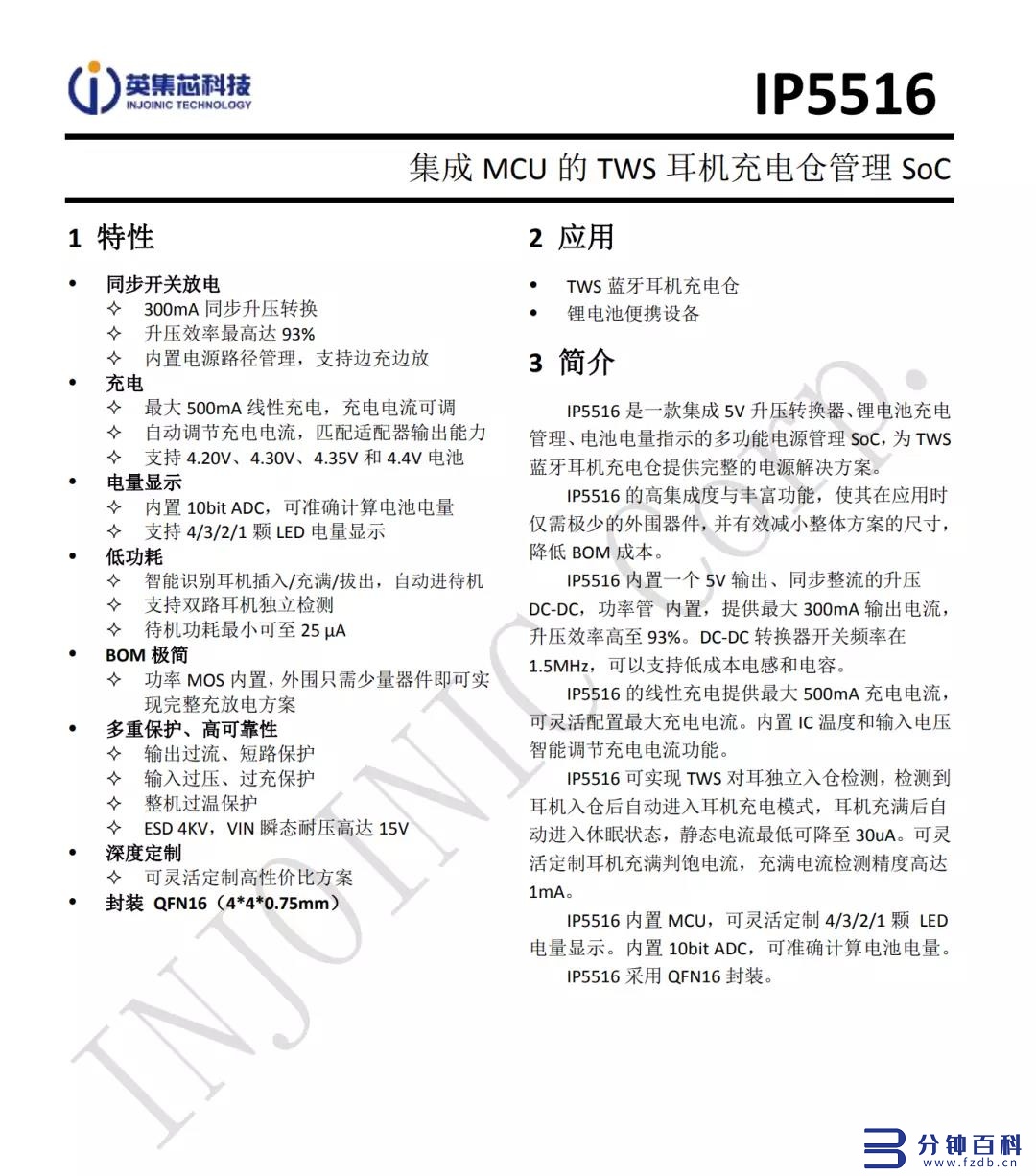

injoinic英集芯ip5516详细资料图。

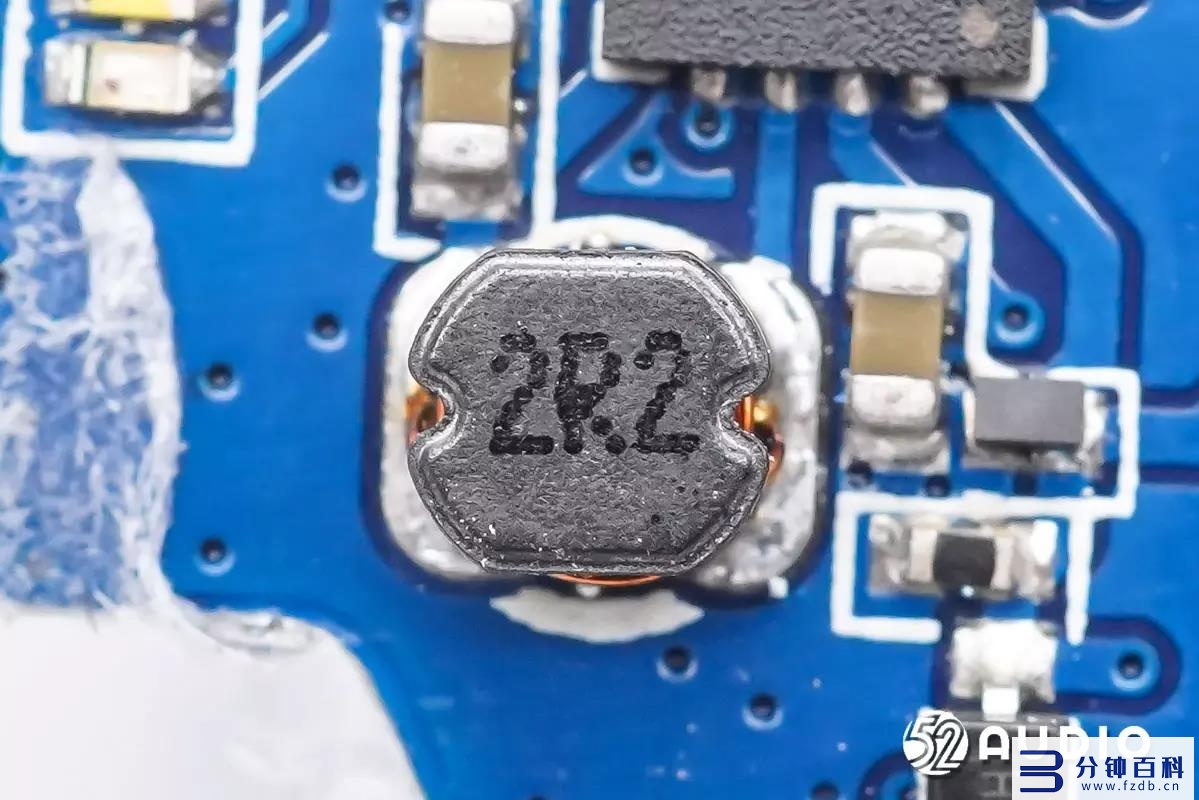

电源管理芯片外围2r2磁胶功率电感特写。

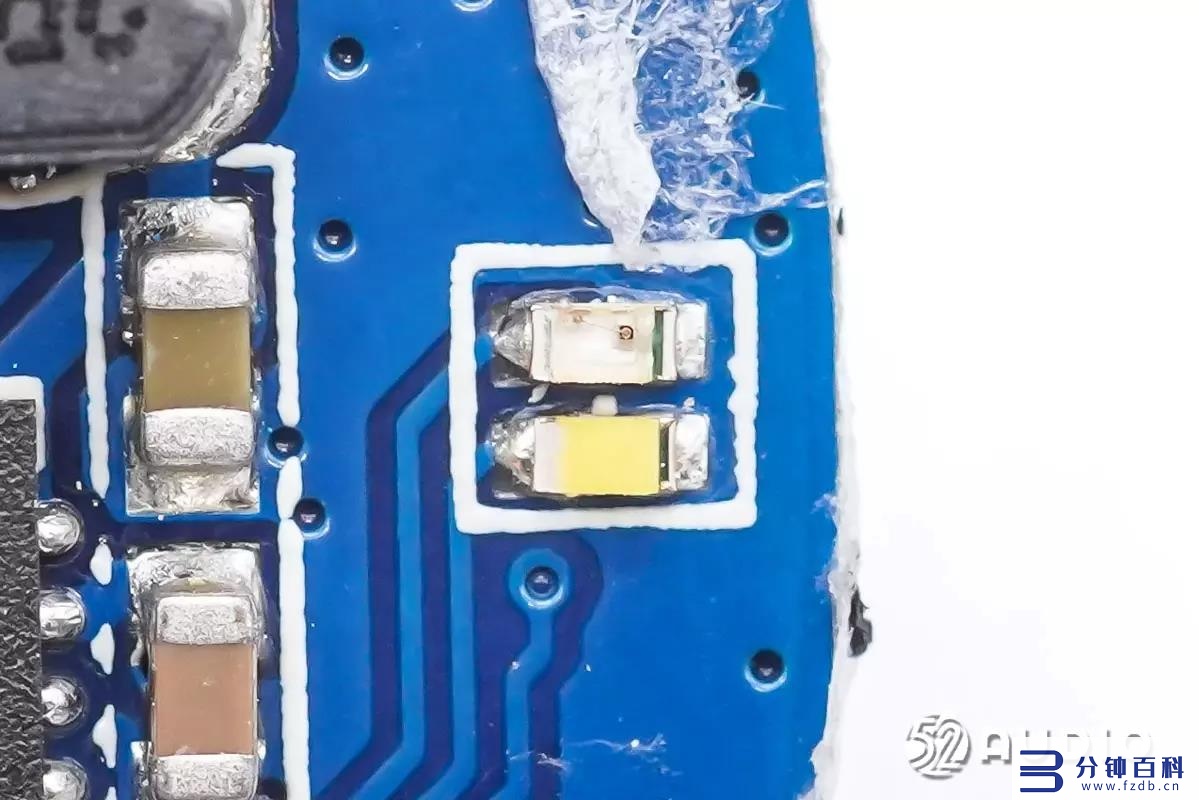

两颗不同颜色的led指示灯特写，用于反馈蓝牙配对和充电状态。

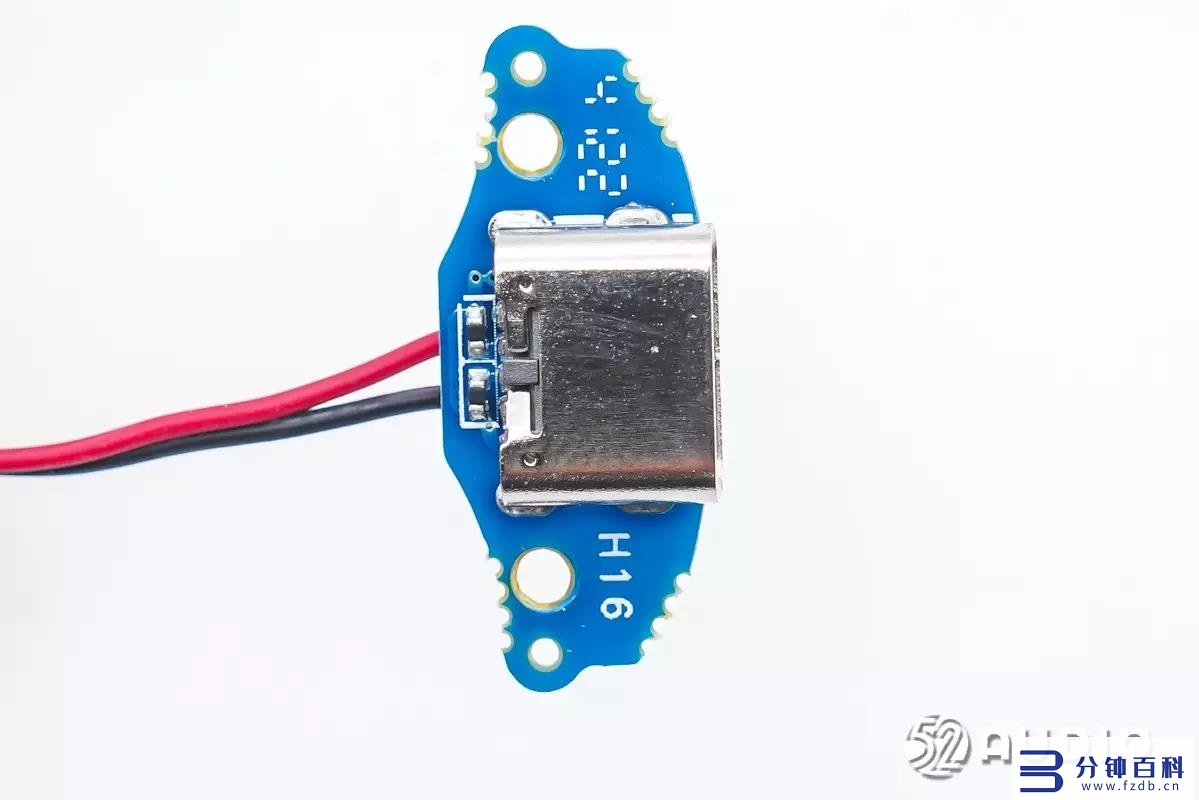

电源输入小板一侧特写，设置type-c充电母座。

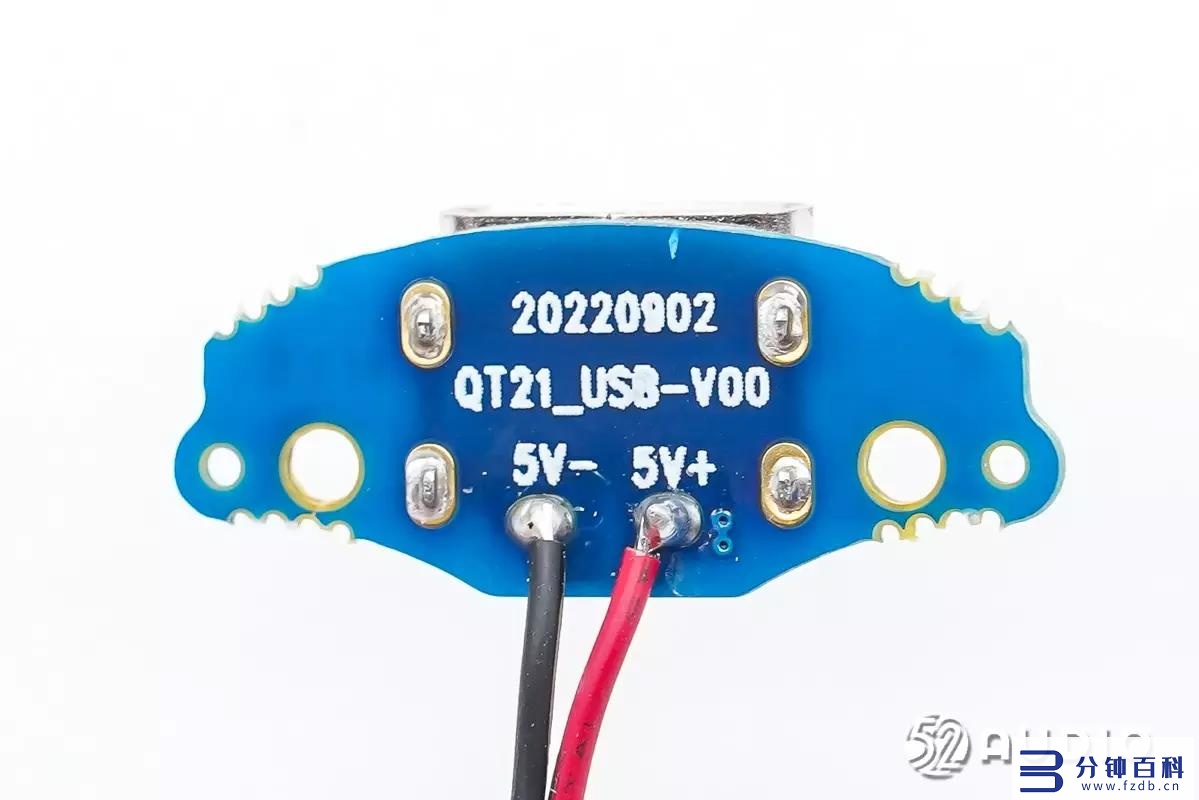

电源输入小板另外一侧特写，导线焊接。

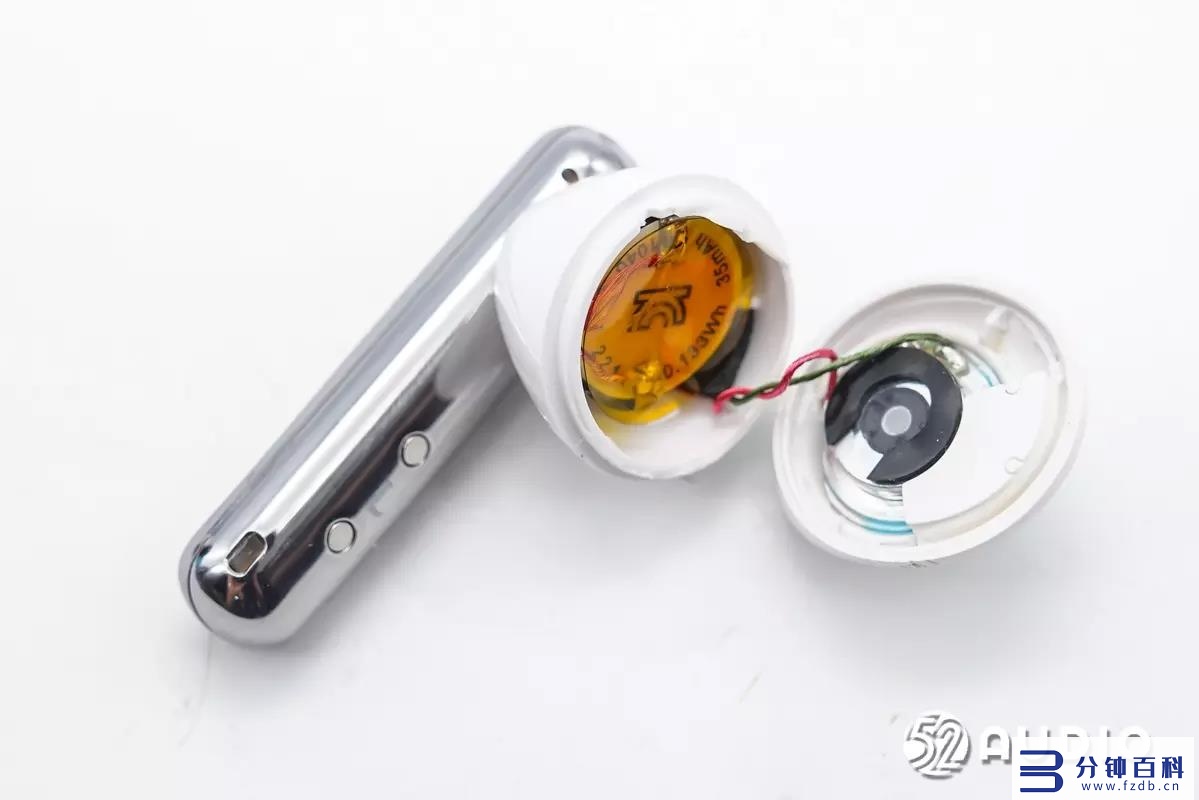

进入耳机拆机部分，沿合模线打开耳机头腔体。

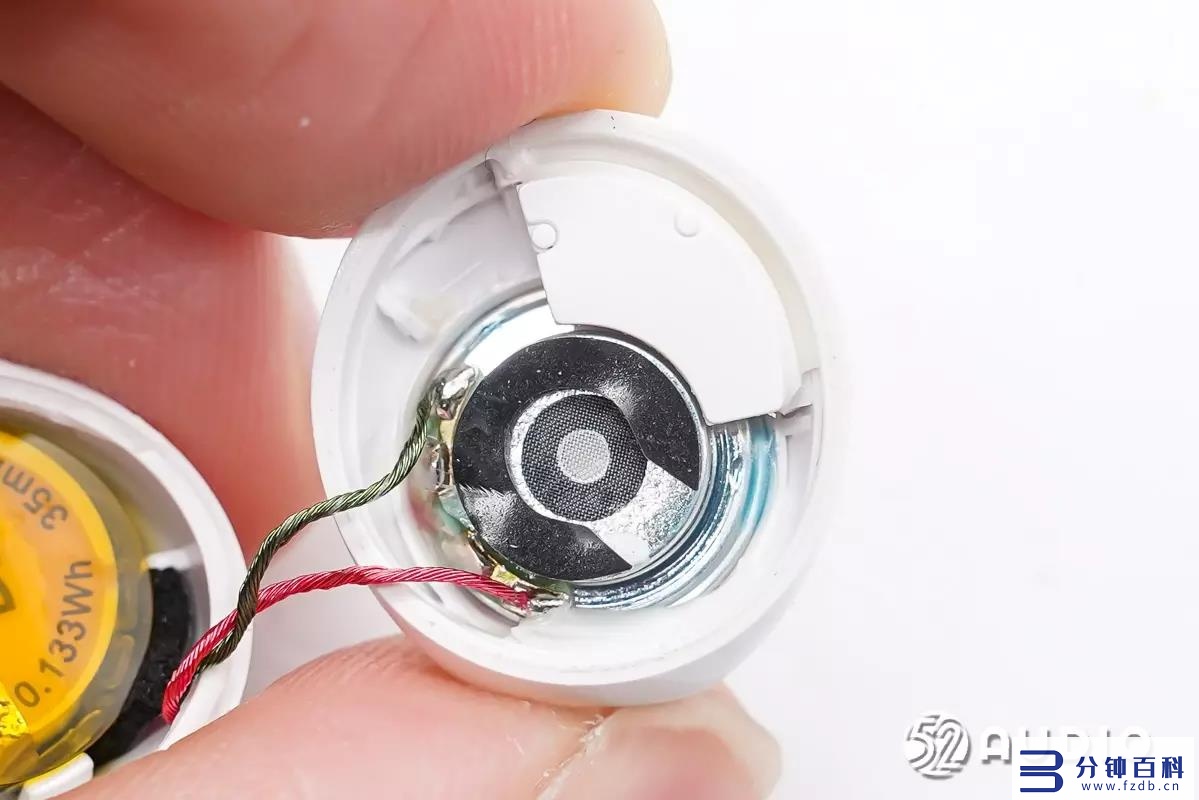

耳机前腔内部结构一览，扬声器上方设计有低音导管，提升低频量感。
后腔内部结构一览，固定电池单元，与扬声器分别通过导线连接到耳机柄内部主板。

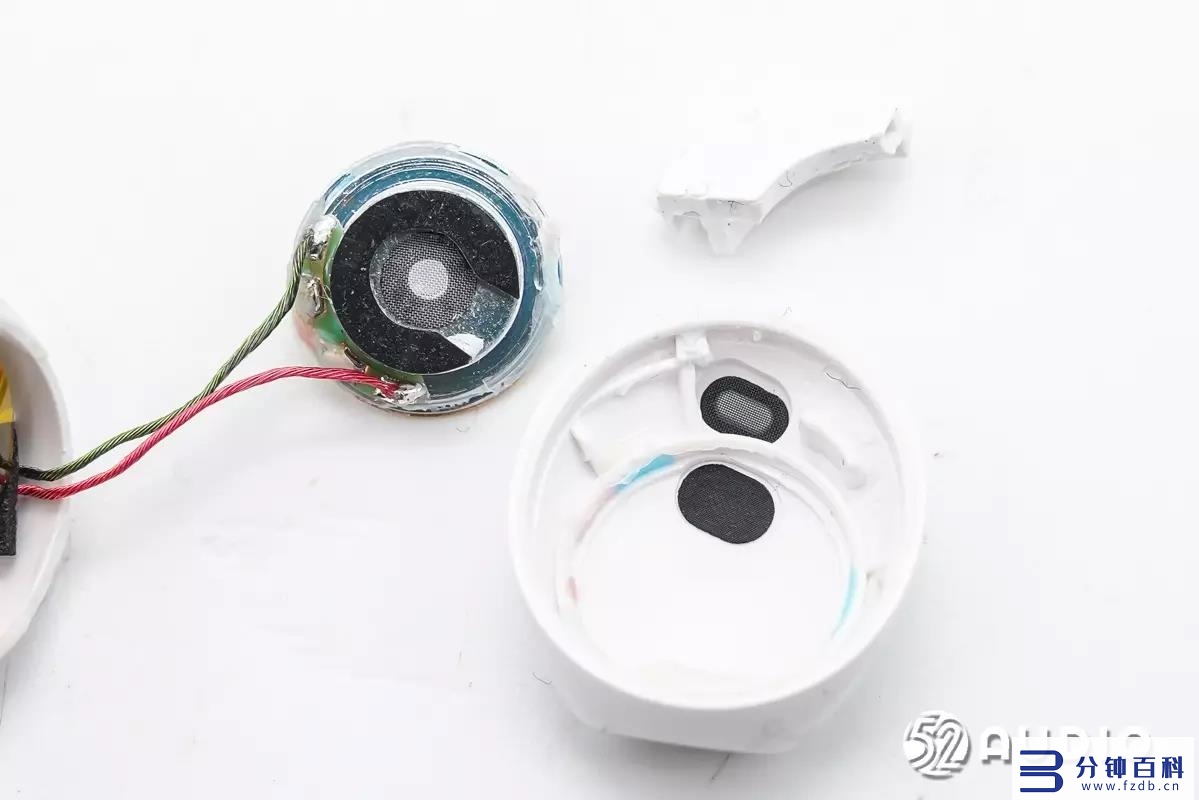

取出前腔内部扬声器和低音导管，腔体内部结构一览，开孔均通过细密防尘网防护，防止异物进入音腔。

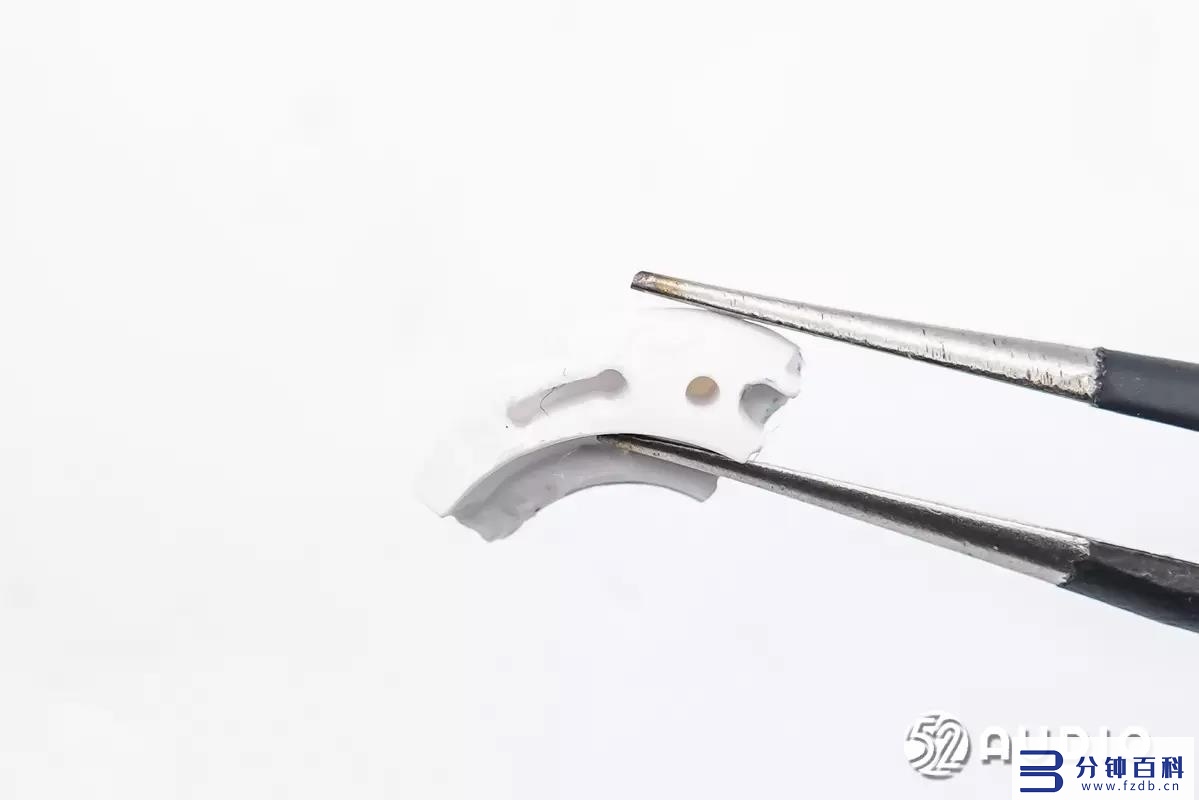

低音导管结构特写。

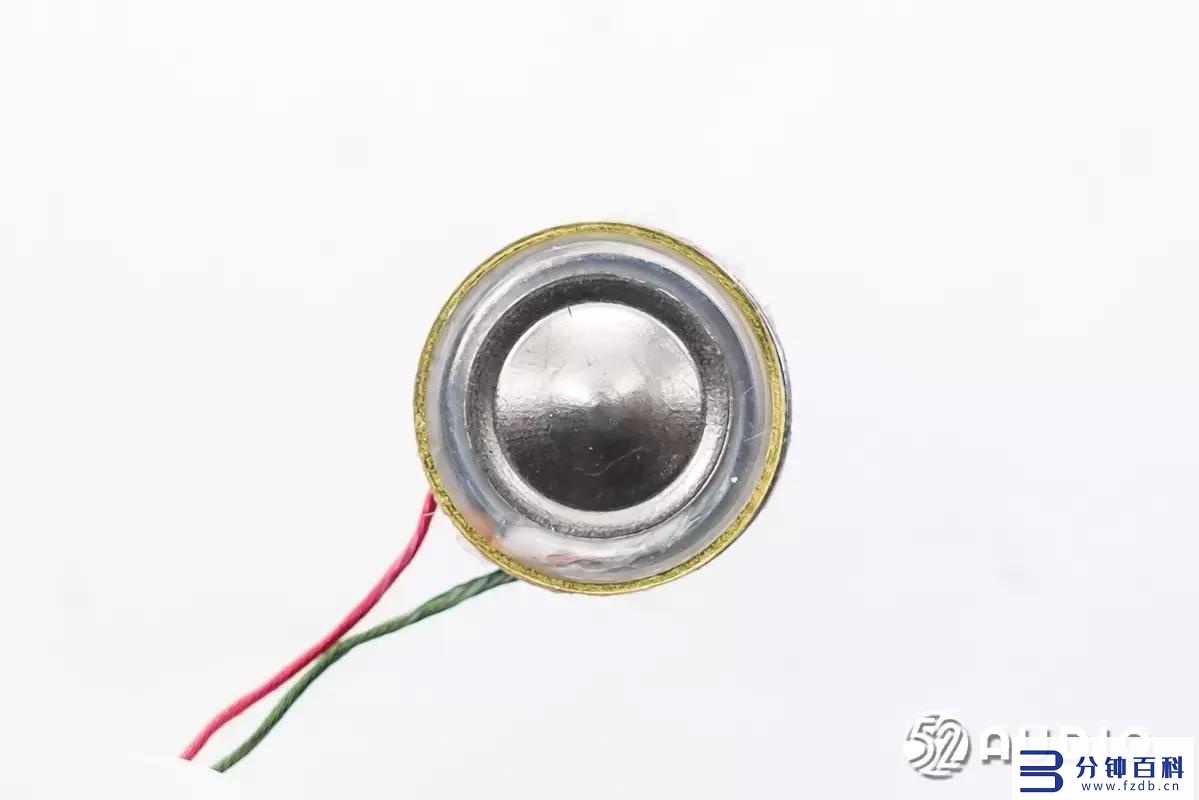

扬声器为动圈单元，正面采用了复合镀钛振膜，提供更强的中高频解析力。

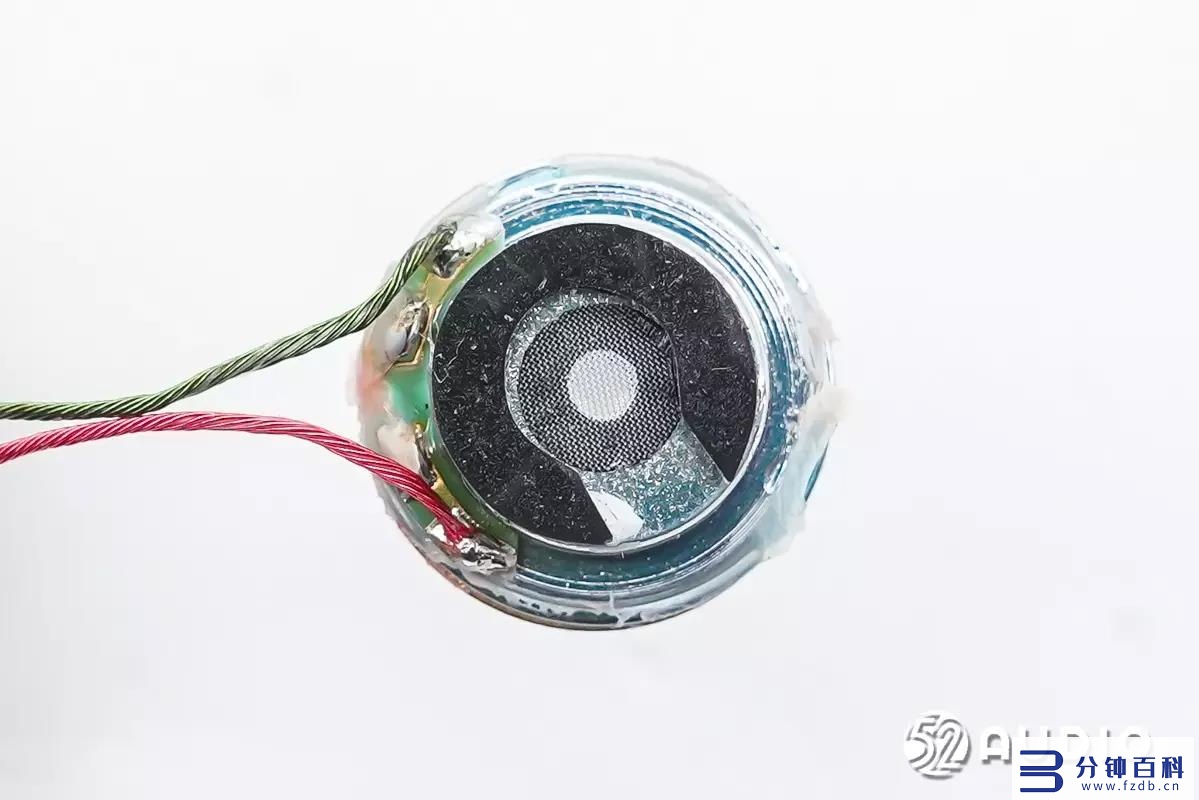

动圈单元背面特写，中间设置调音孔，防尘网防护。

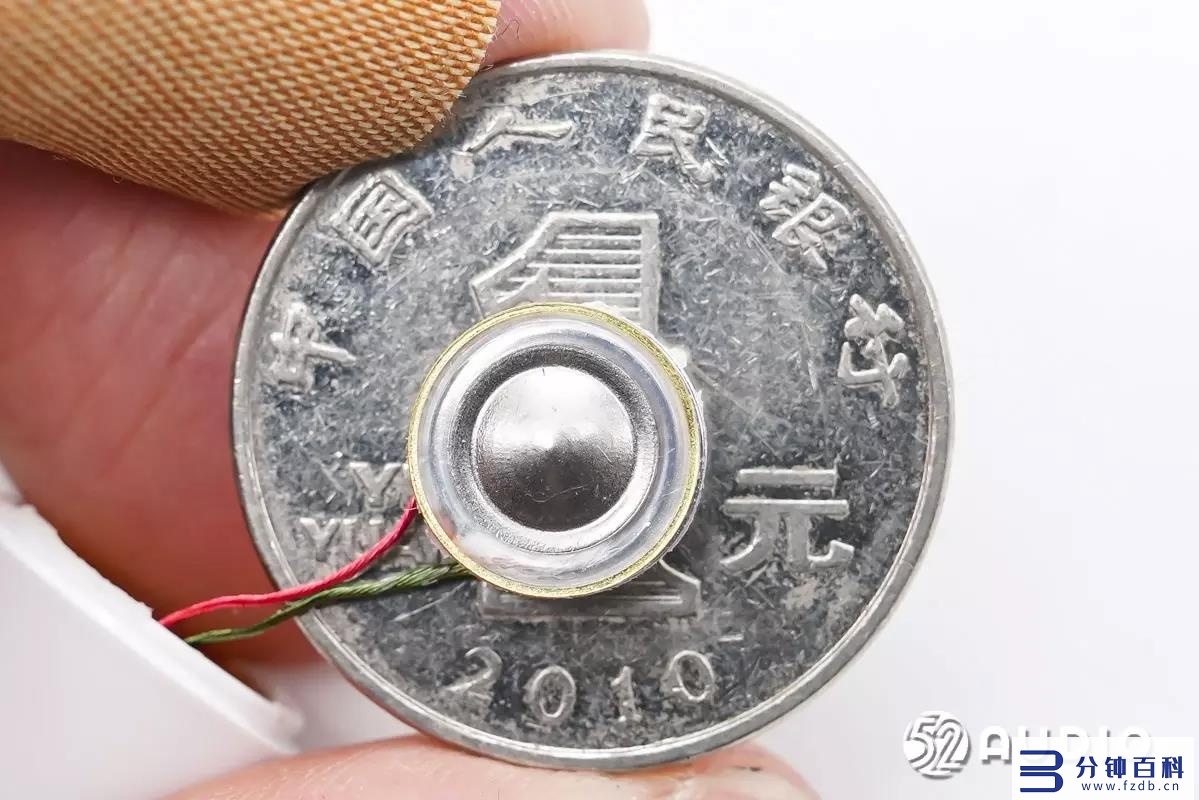

动圈单元与一元硬币大小对比。

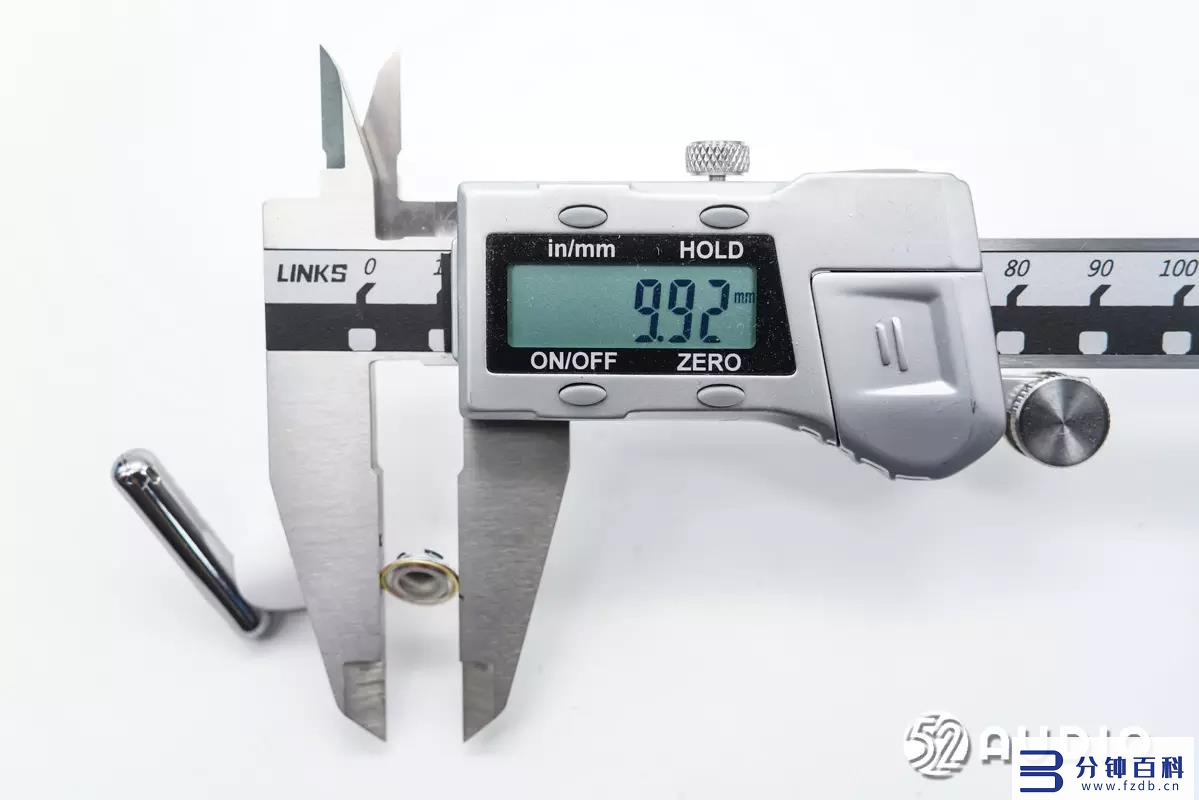

经我爱音频网实测，扬声器尺寸约为10mm。

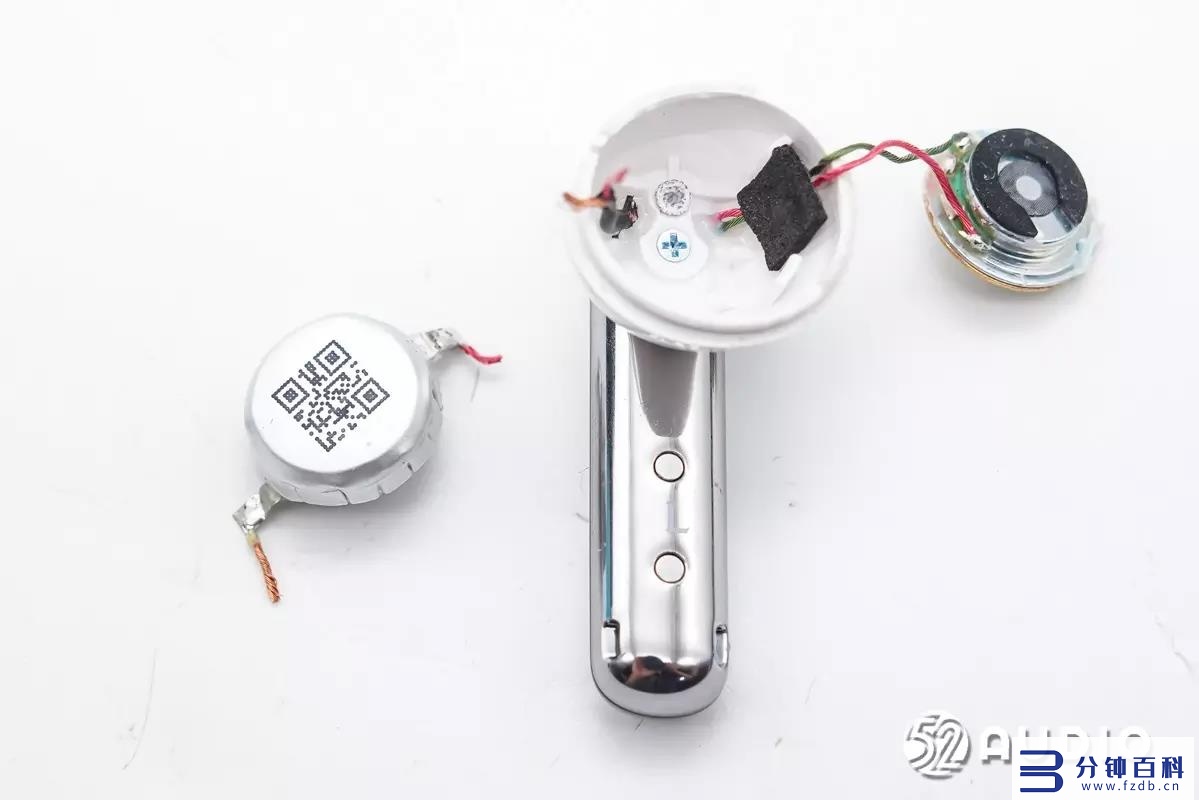

断掉导线，取出后腔内部电池。

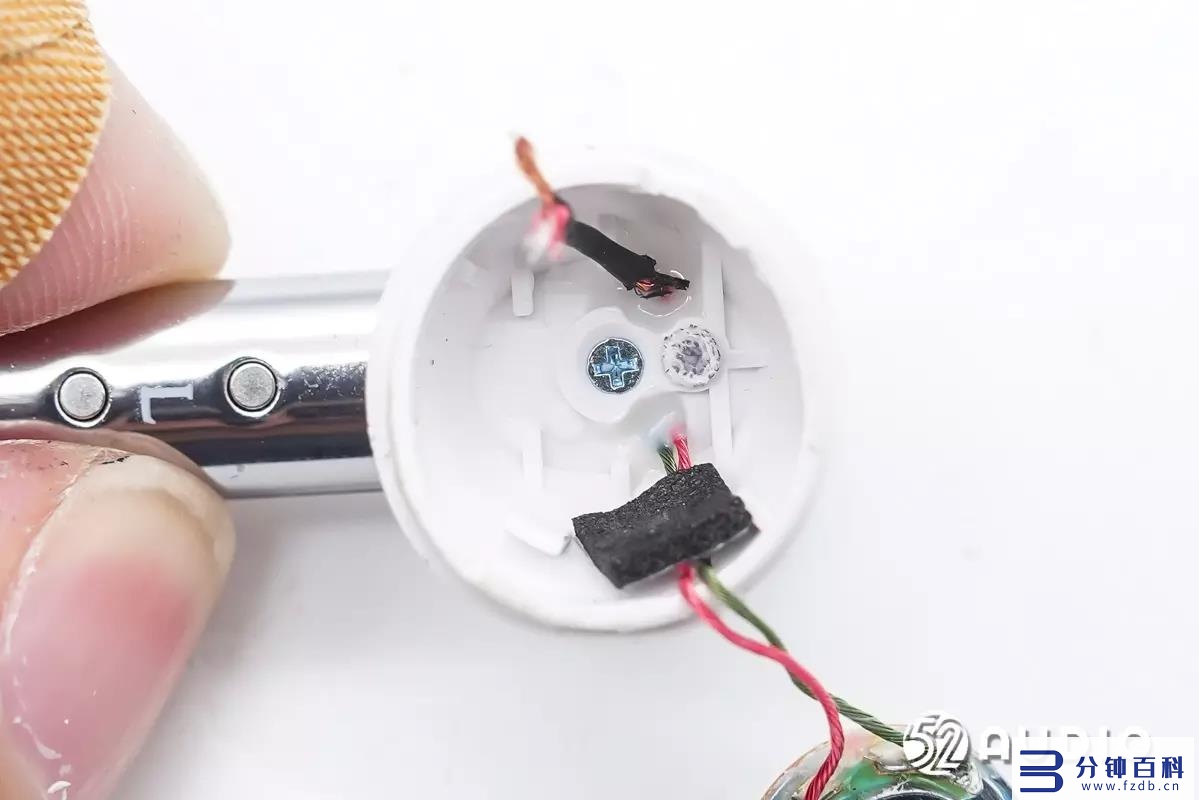

后腔内部结构一览，导线过孔连接到主板，打胶密封固定。

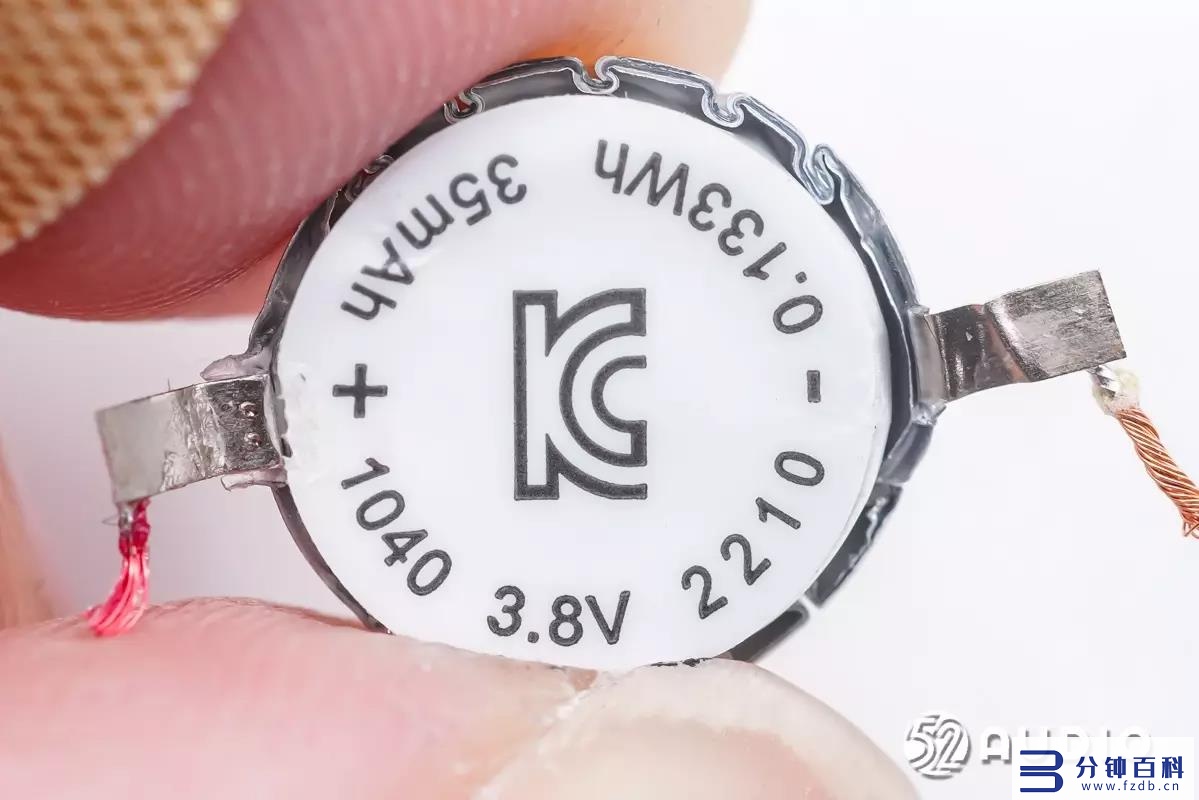

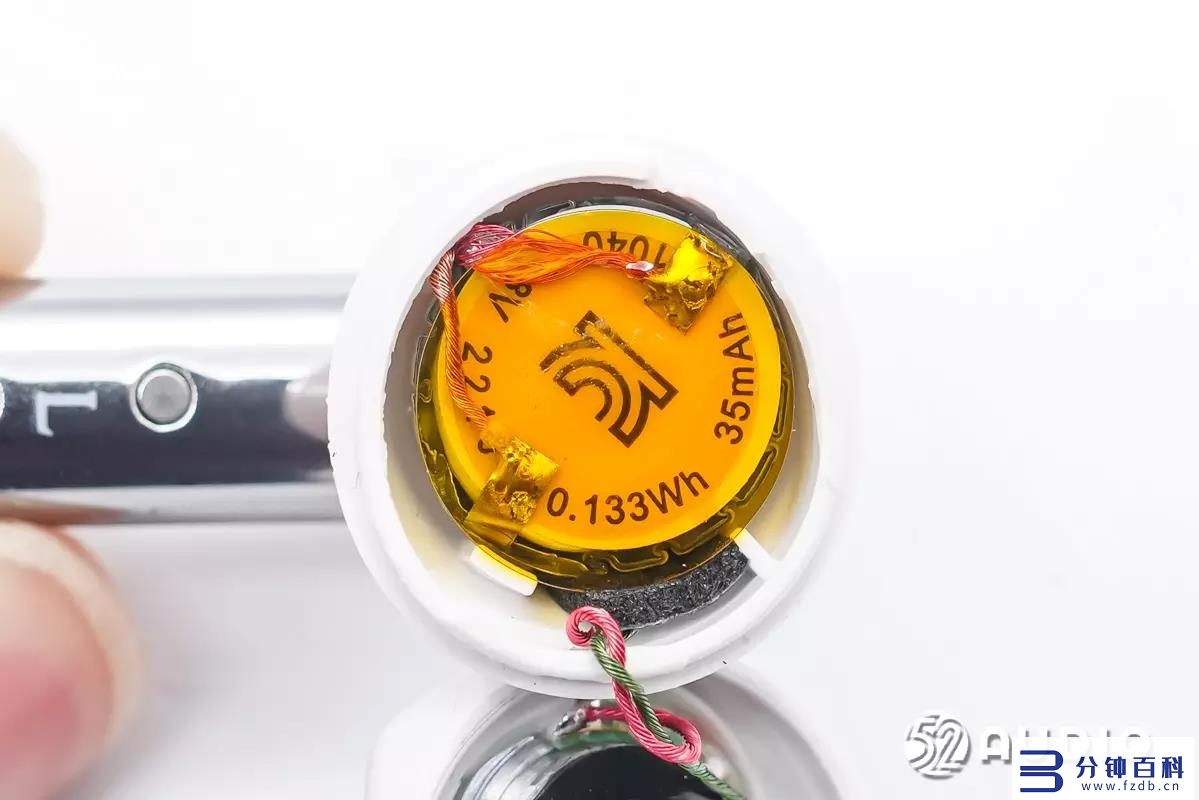

耳机内部采用了软包扣式电池，标签上信息有型号：1040，电压：3.8v，容量：35mah/0.133wh。
电池上丝印有二维码身份信息，可以进行产品追溯。

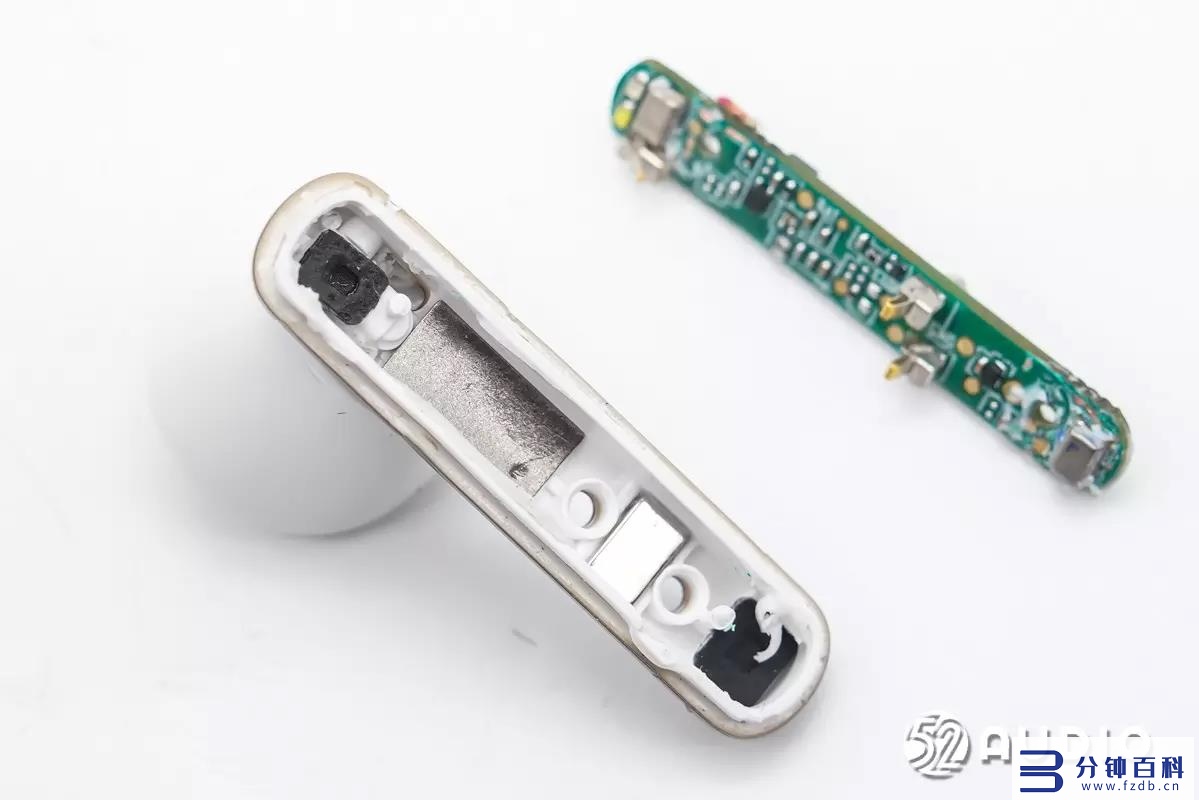

拆开耳机柄，腔体内部结构一览。
耳机柄盖板内侧固定蓝牙天线和触摸检测贴片。

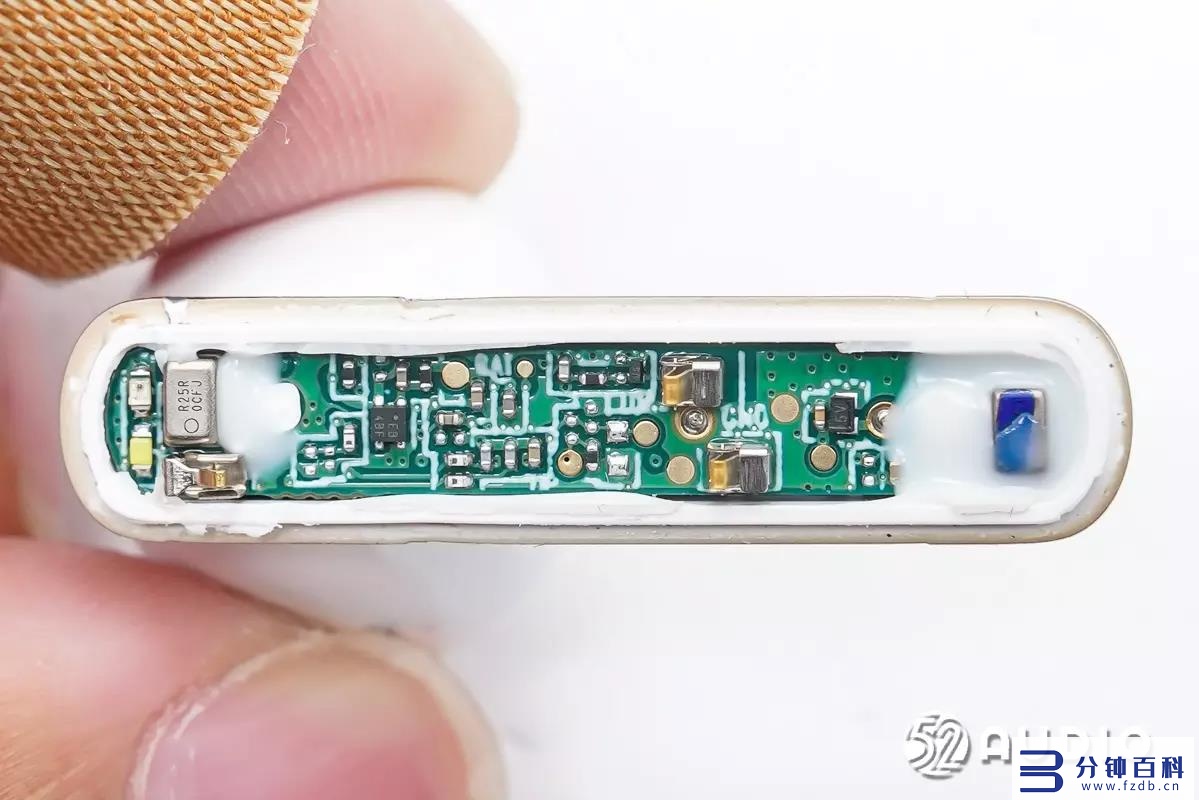

腔体内部主板定位柱固定，通过白色胶水加强固定。
取出主板，腔体内部结构一览，两个触点中间设置有磁铁，用于与充电盒固定。

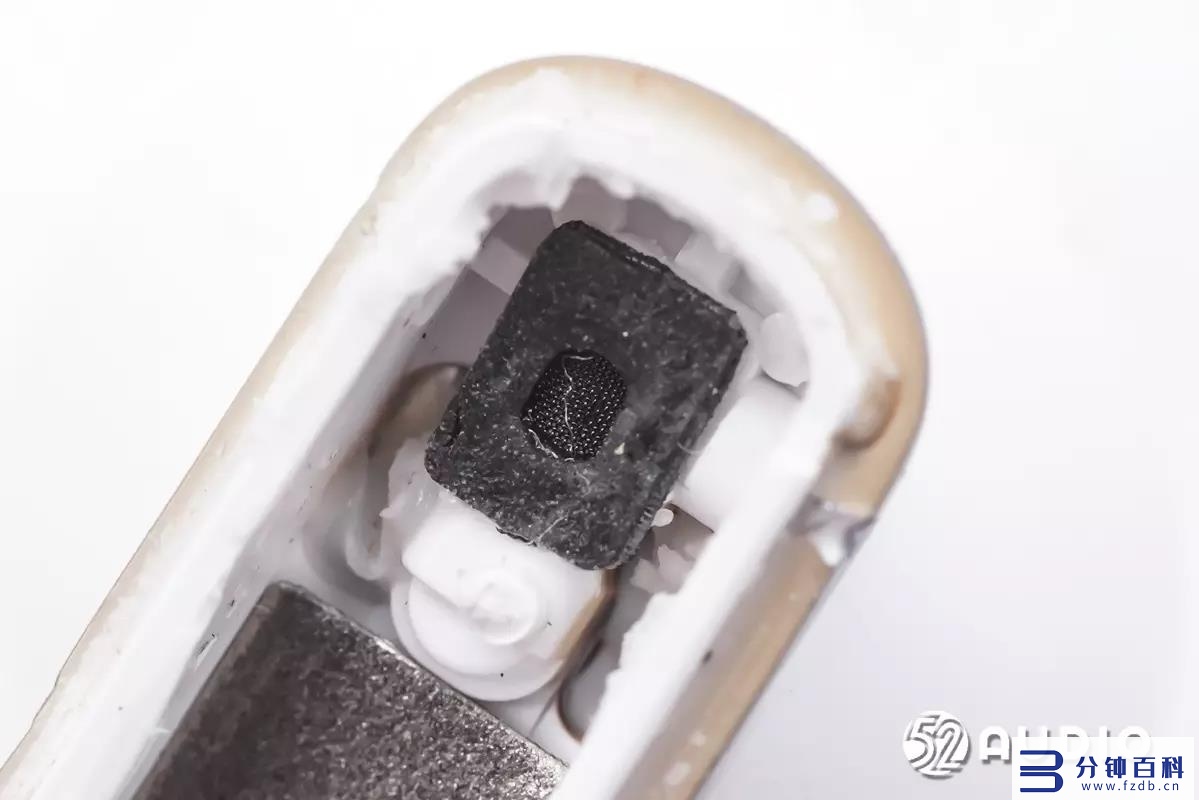

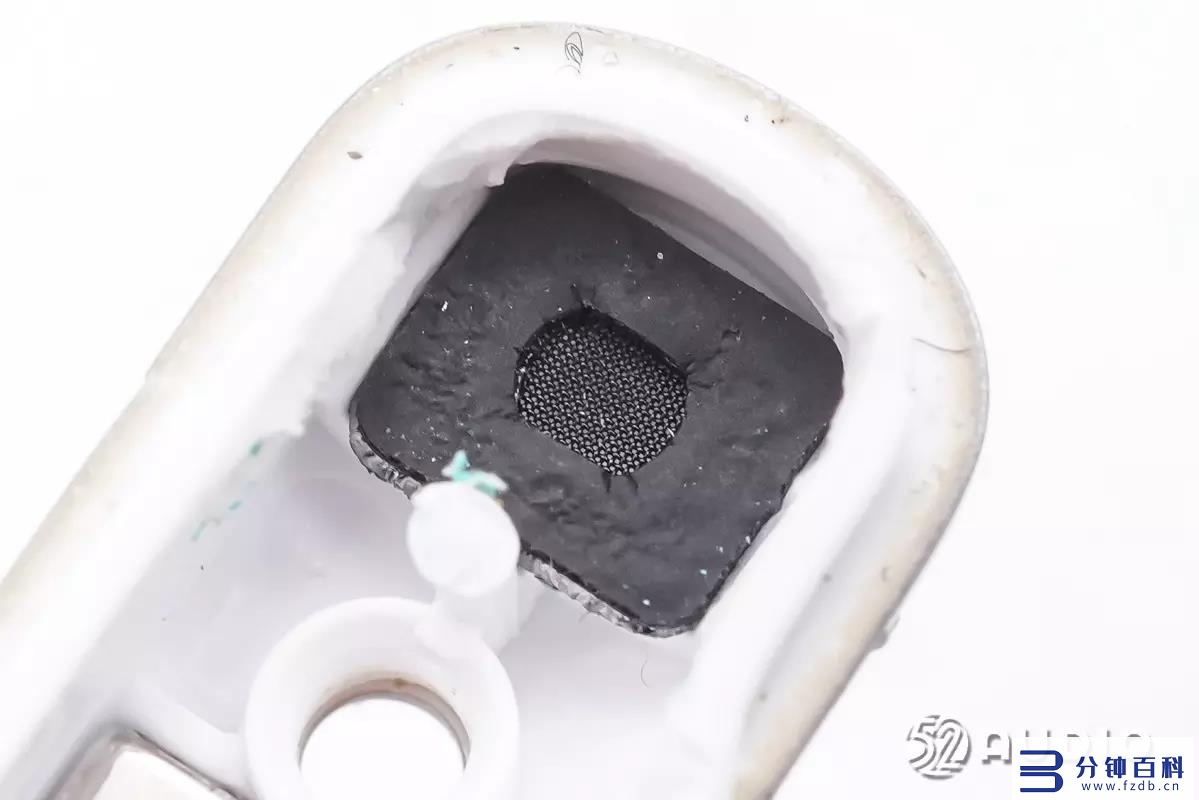

腔体顶端的通话降噪麦克风声学结构特写，提升密封性，进而提升收音效果。
耳机柄末端的通话拾音麦克风声学结构特写。

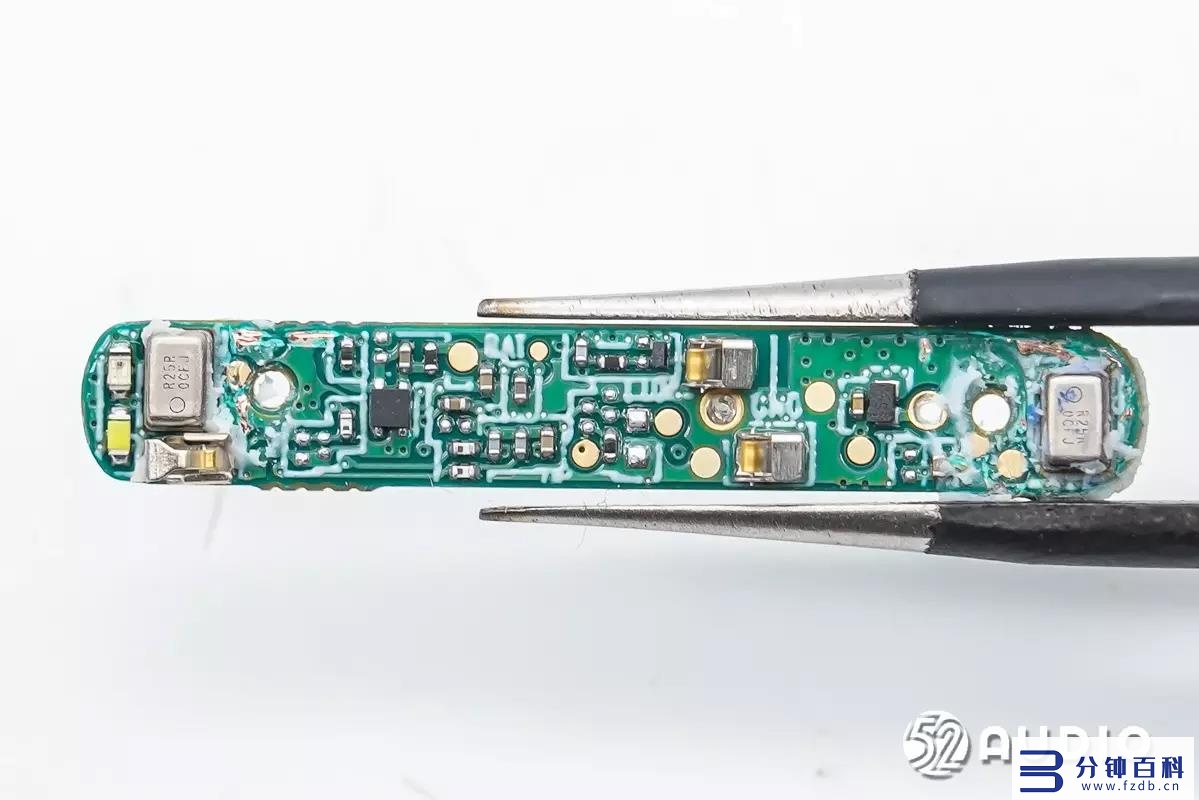

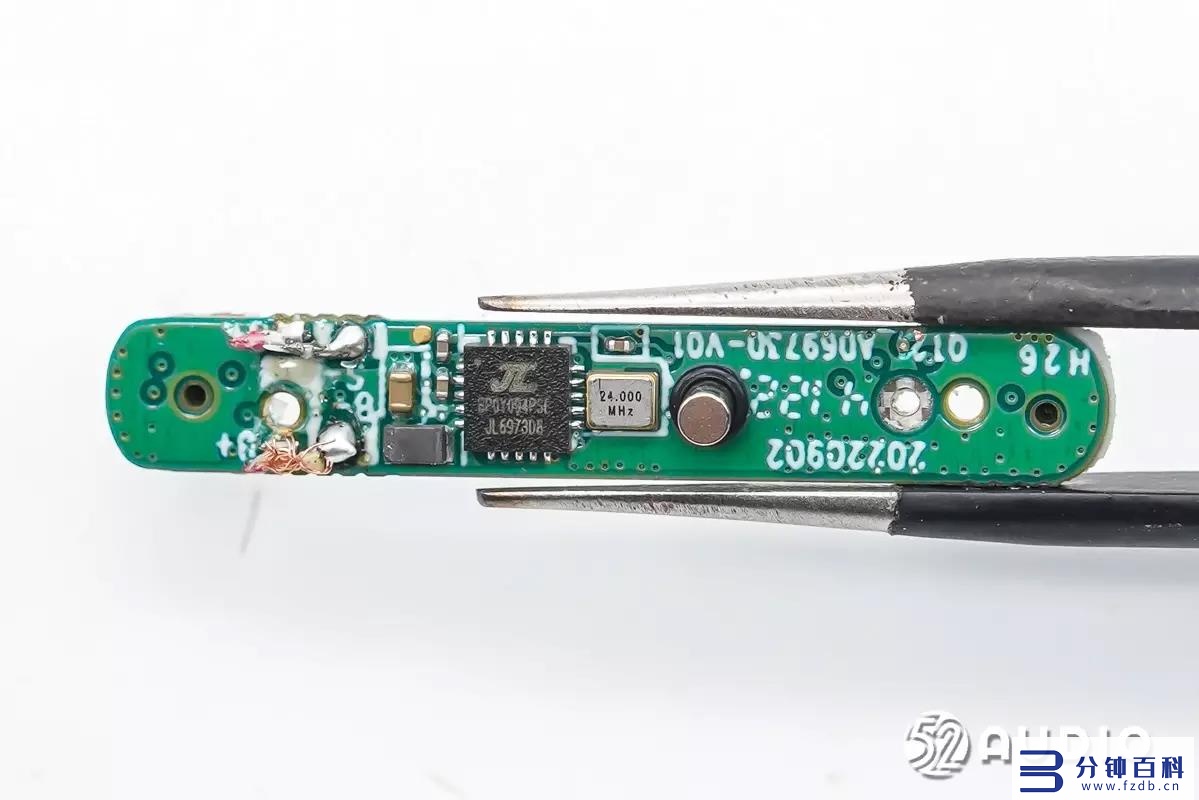

耳机主板一侧电路一览。
耳机主板另外一侧电路一览。

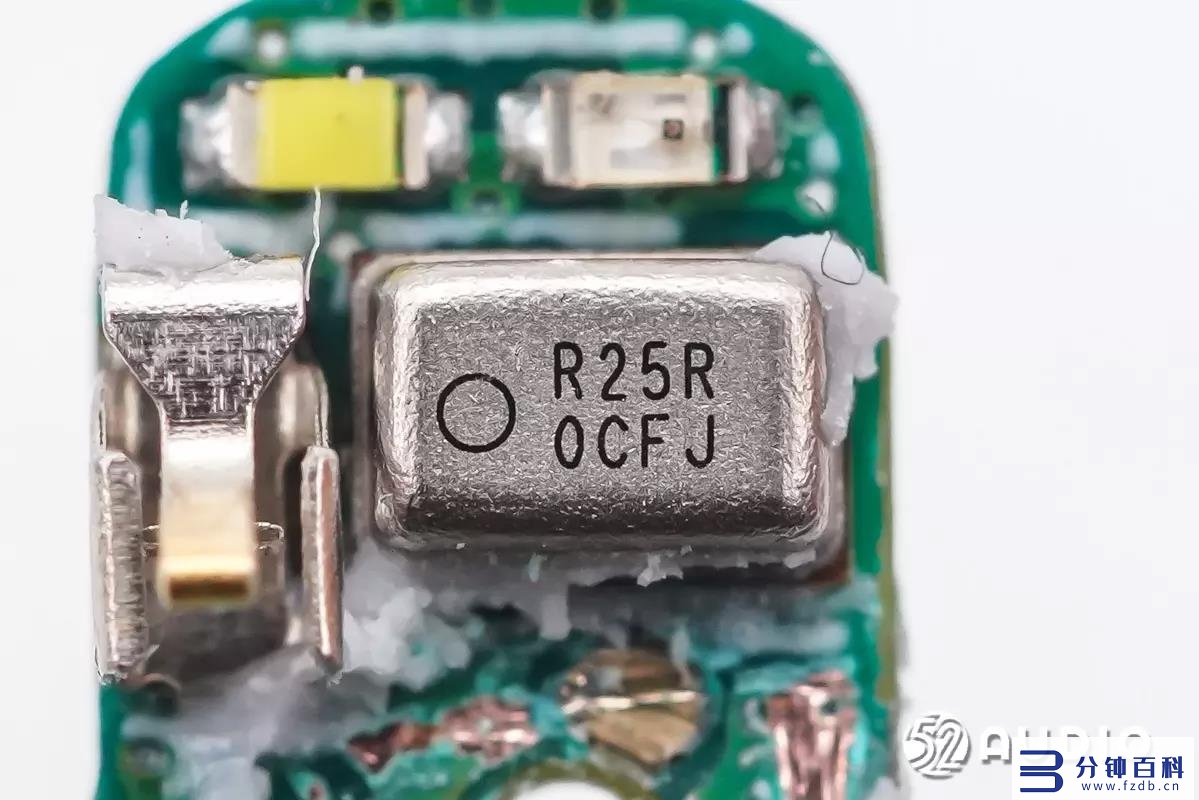

镭雕r25r 0cfj的mems麦克风特写，用于语音通话拾音，来自瑞勤电子。

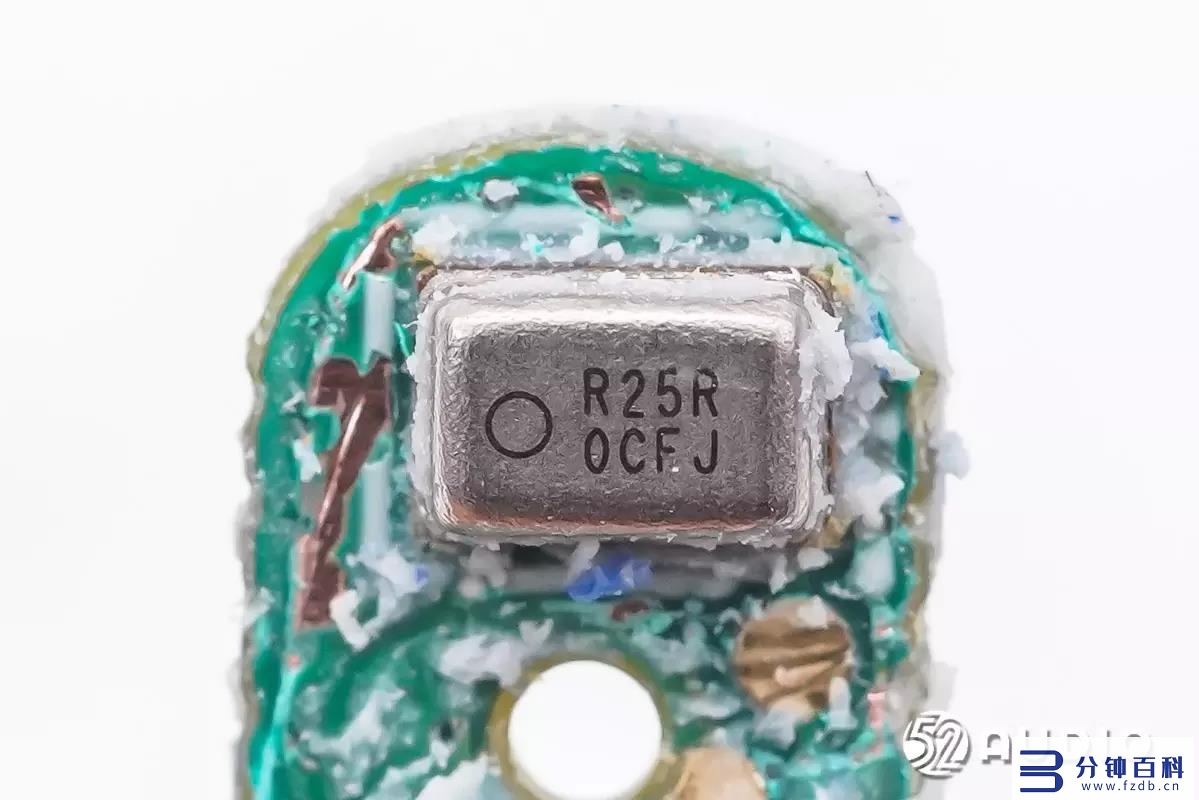

另外一颗瑞勤电子镭雕r25r 0cfj的mems麦克风，用于通话降噪功能拾音。

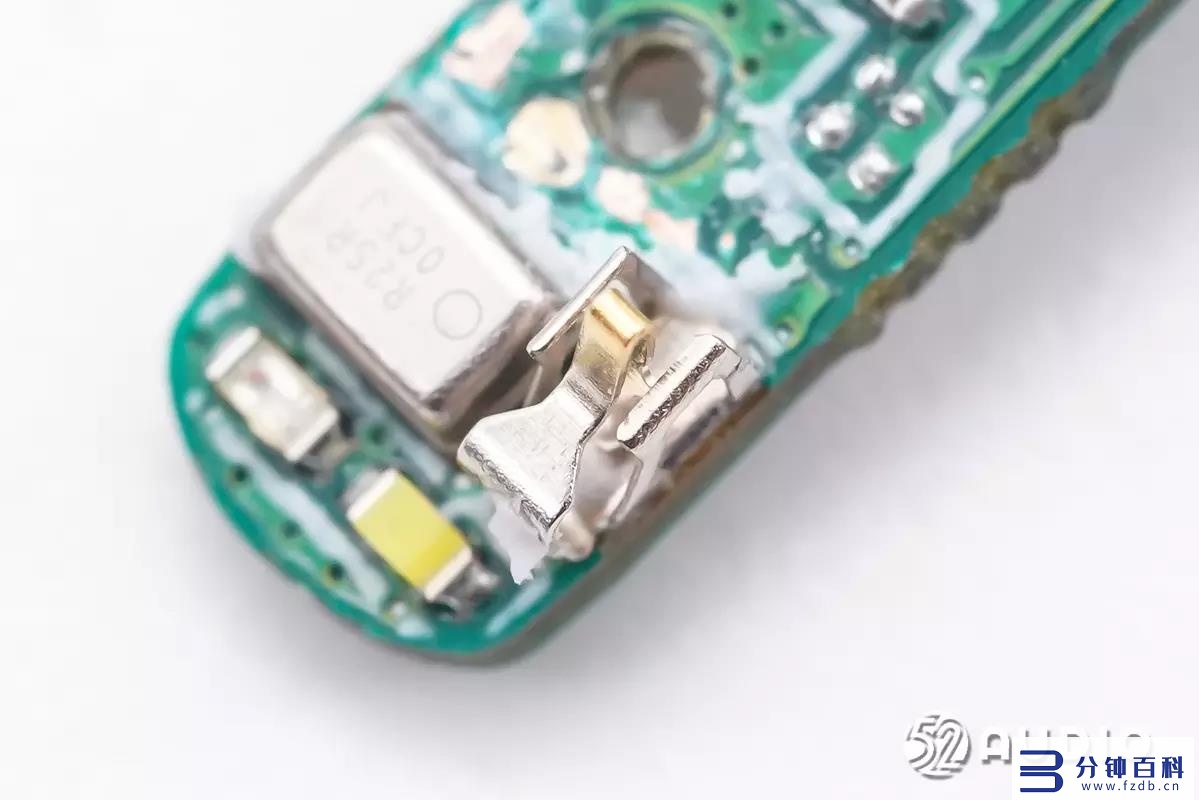

用于连接触摸检测贴片的金属弹片连接器特写。

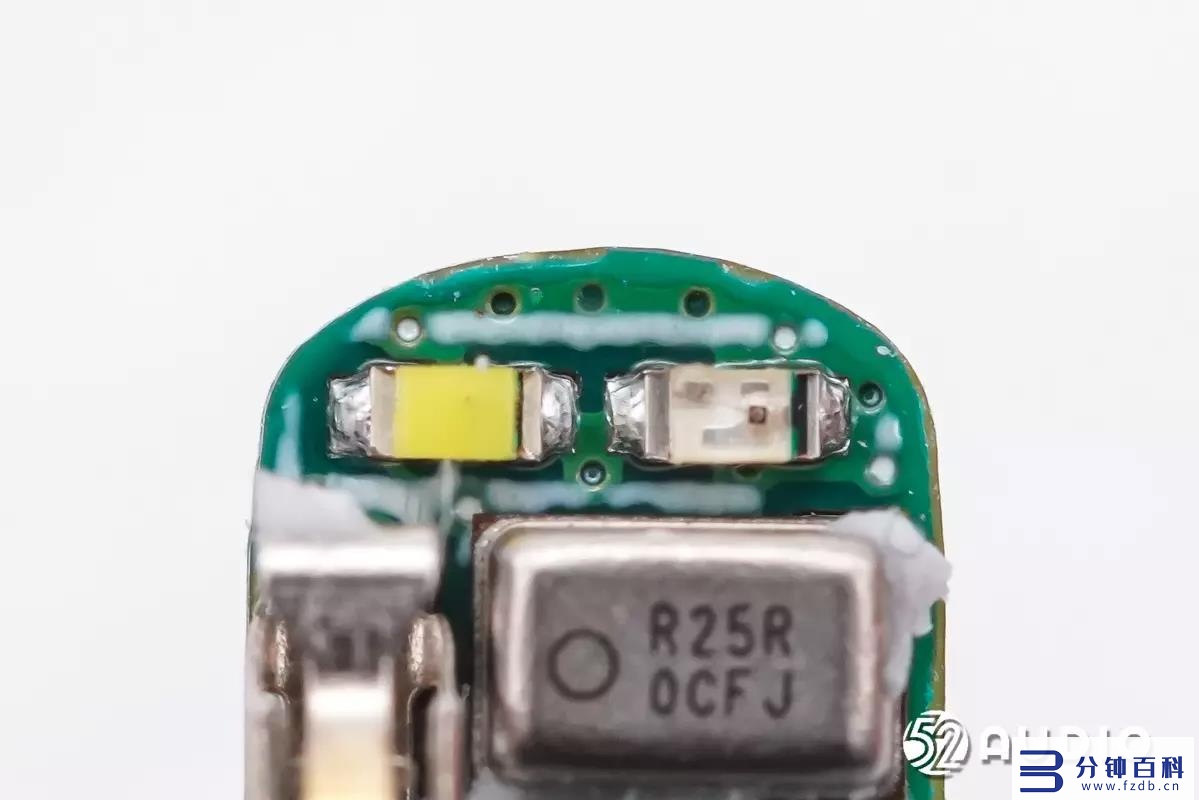

两颗不同颜色的led指示灯特写，用于反馈蓝牙配对状态和电量信息。
用于连接蓝牙天线的金属弹片特写。

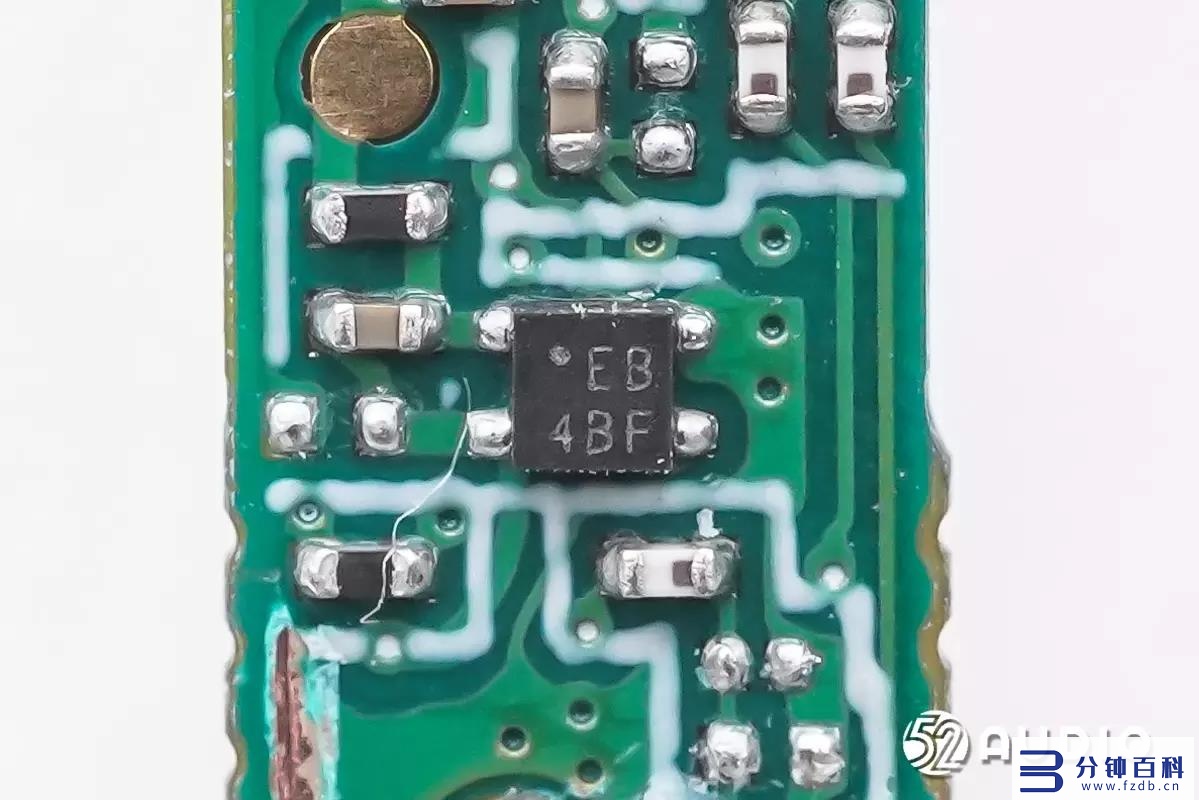

丝印eb 4bf的锂电保护ic，实际型号为icm创芯微cm1124-ebc，采用dfn1*1封装，集成 mosfet，具有高集成度和小体积的特点。
创芯微cm1124系列内置有高精度电压检测电路和延迟电路，通过检测电池的电压、电流，实现对电池的过充电、过放电、过电流等保护。适用于单节锂离子/锂聚合物可充电电池的保护电路。

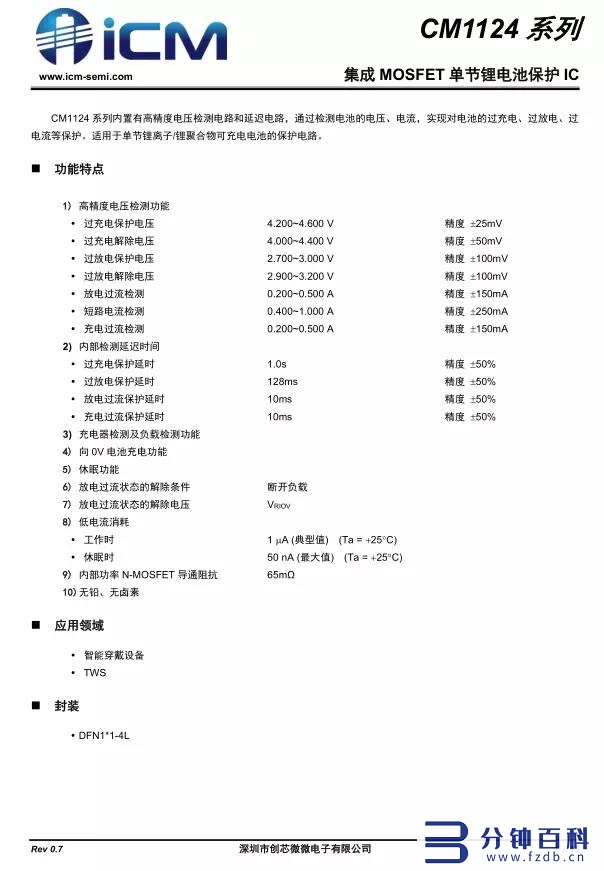

icm创芯微cm1124系列详细资料图。

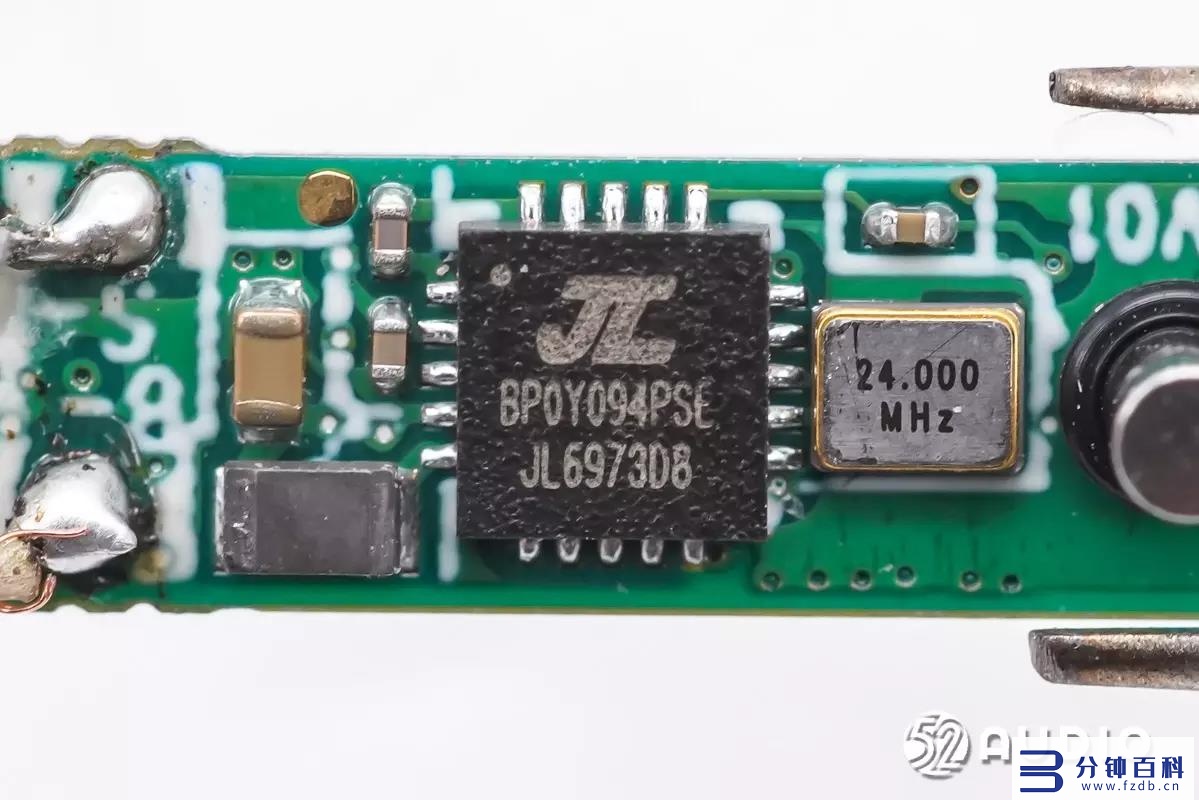

jl杰理ad6973d蓝牙音频soc，支持蓝牙5.3，内置32位dsp，支持aac，sbc解码，支持神经网络噪声抑制和回声消除，支持多波段均衡器。支持单/双麦克风降噪，支持两路模拟麦克风放大，内置麦克风偏置。采用qfn20-3*3封装。
据我爱音频网拆解了解到，目前已有奋达、tezo、飞利浦、摩托罗拉、亚马逊、boat、联想、猫王、小米、倍思、索爱、mees等品牌的蓝牙音频产品采用了杰理方案。

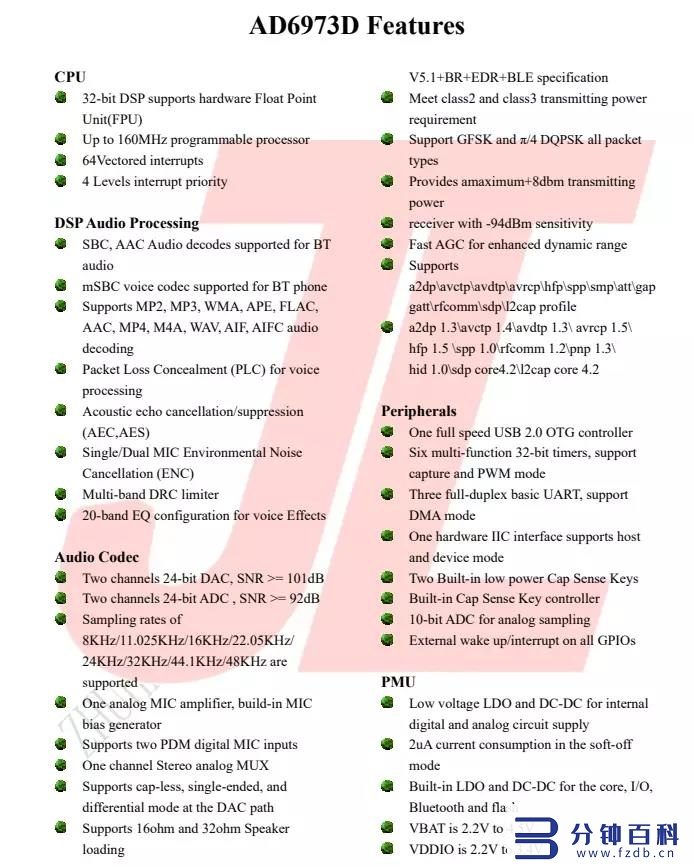

jl杰理ad6973d详细资料图。

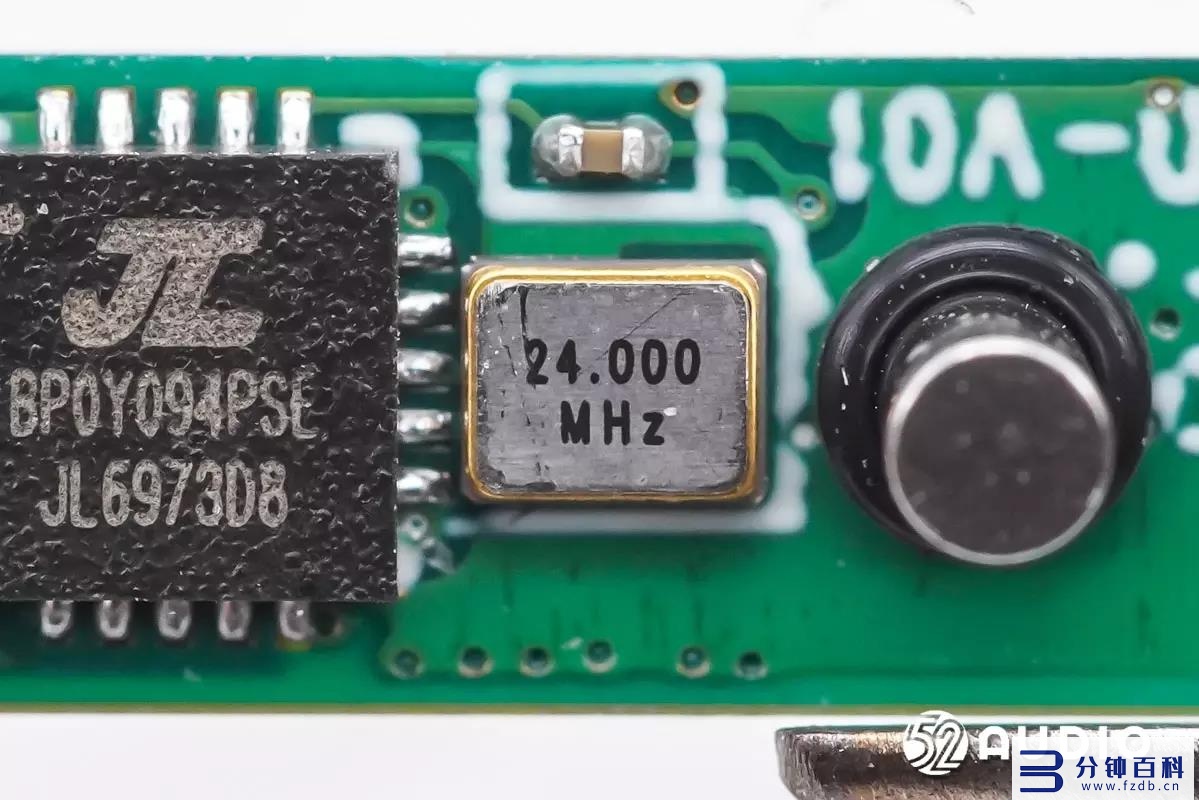

24.000mhz的晶振特写，为蓝牙芯片提供时钟。

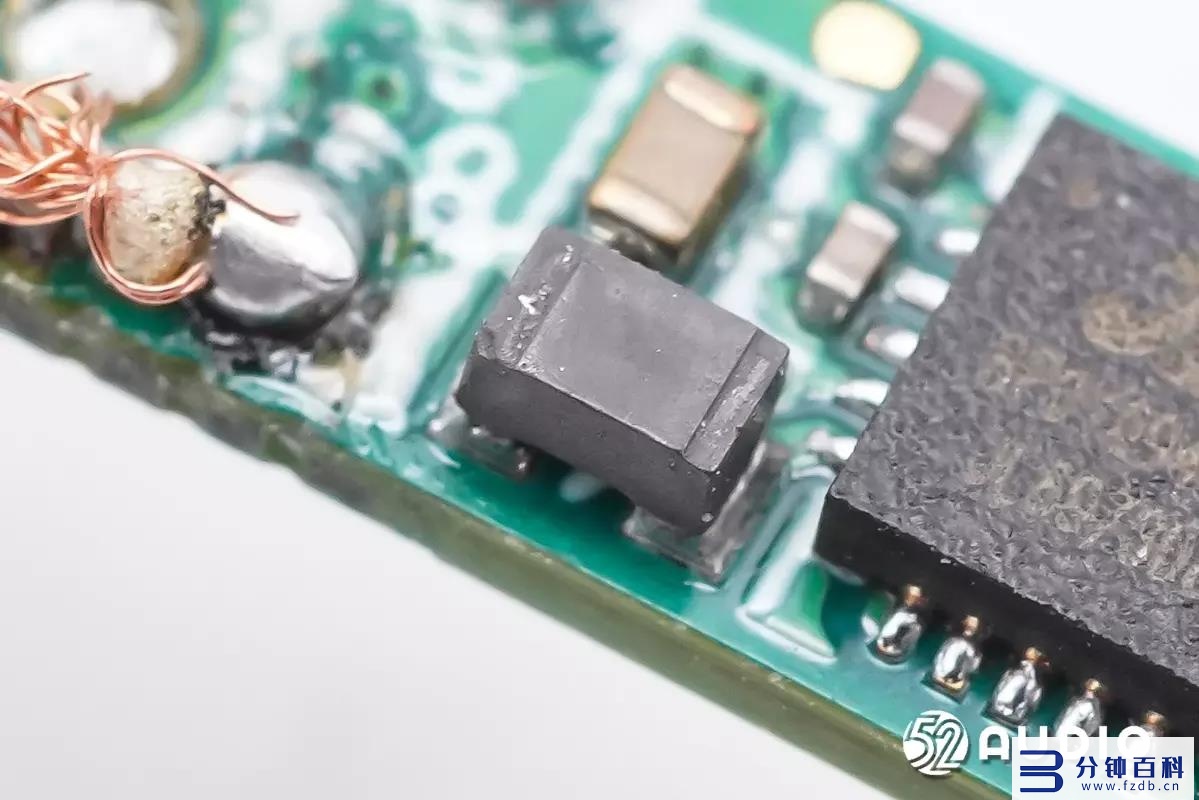

主控芯片外围磁屏蔽精密绕线电感特写，实际型号为三体微sdhk1608h100mt，用于为蓝牙芯片内部电路供电。sdhk1608系列磁屏蔽精密绕线电感具有低dcr，提升效率，延长待机时间的优势。顶部是高密度磁粉，相比传统的精密绕线电感磁导率更高。两侧也是磁屏蔽结构，优化对周围器件的空间干扰。
据我爱音频网拆解了解到，三体微电子应对tws耳机市场推出的三种型号、数十款优质电感产品，目前已被荣耀、jbl、redmi、一加、声阔、fiil、realme、qcy、haylou、monster、soundcore声阔、网易云音乐等知名品牌采用。

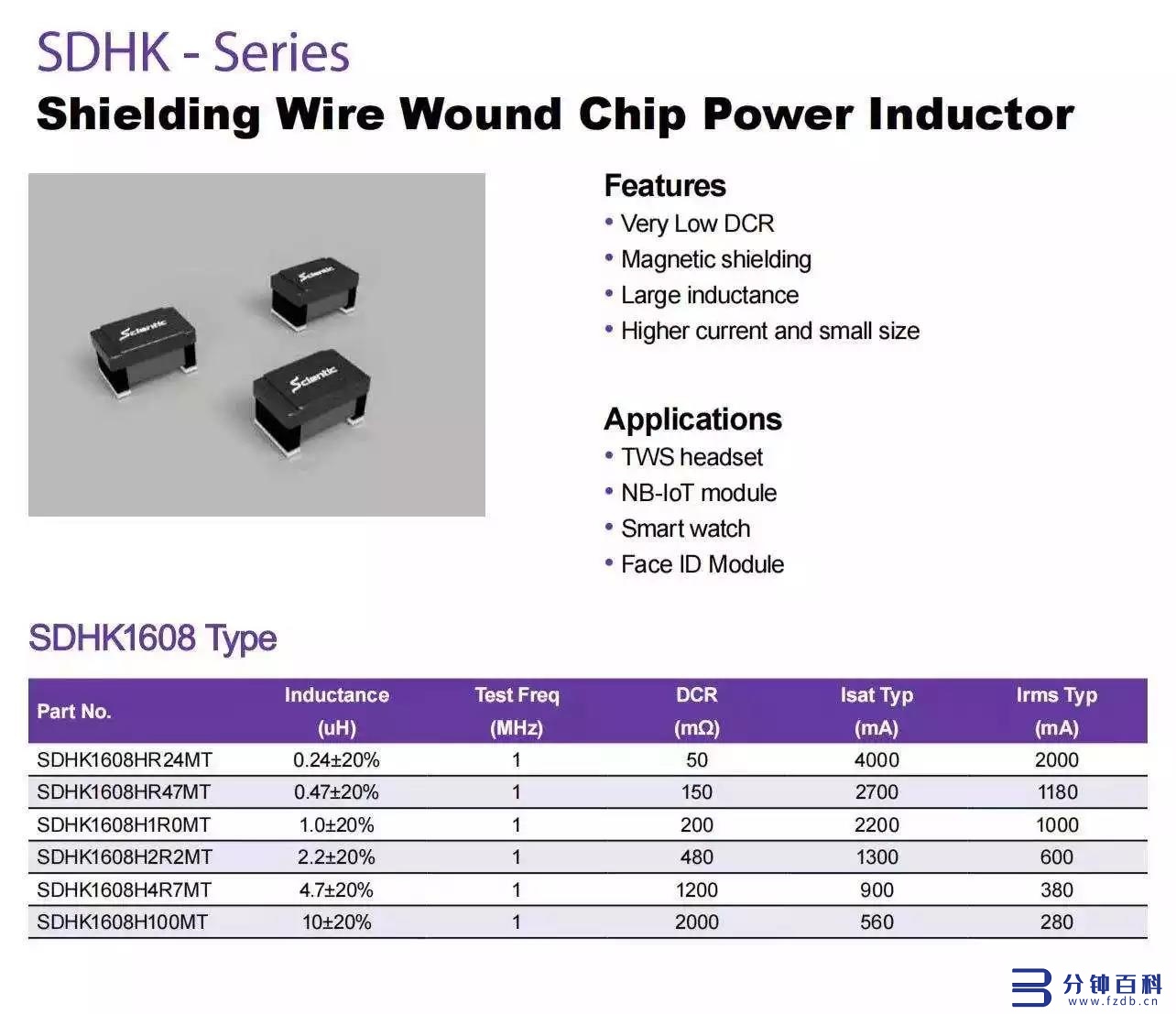

三体微sdhk1608系列详细资料图。

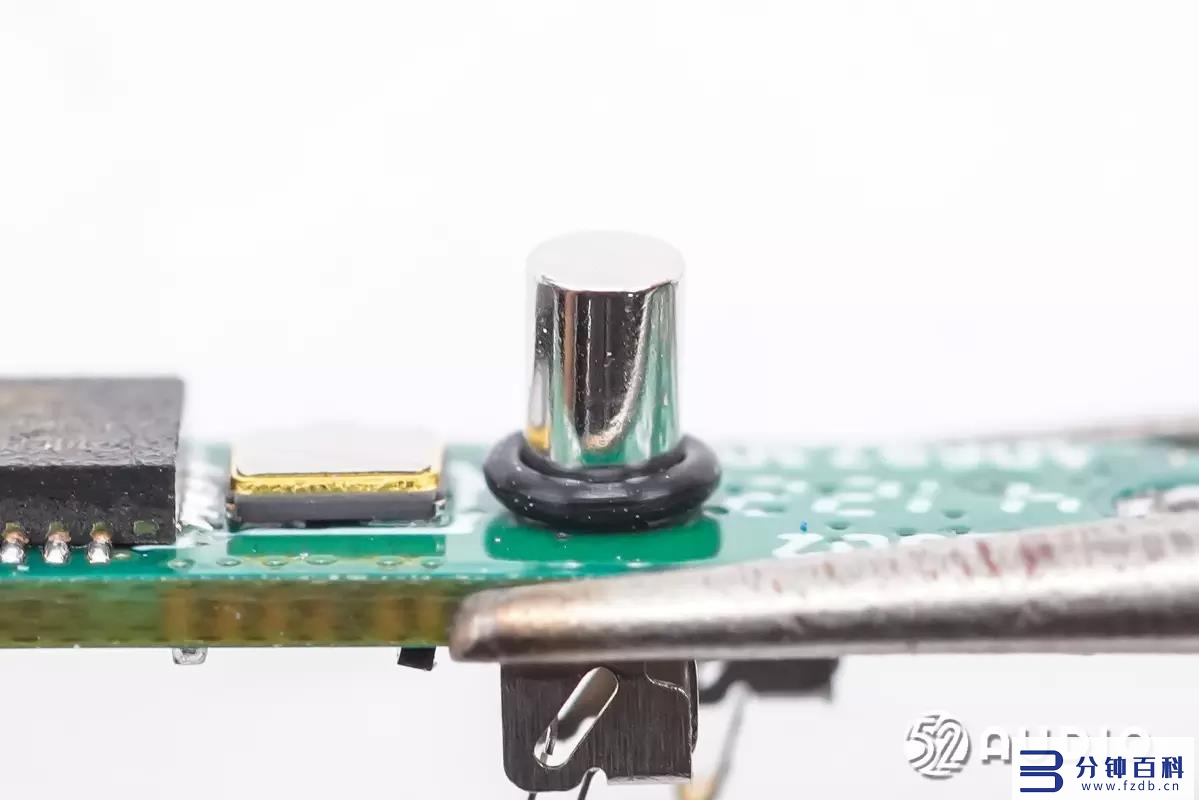

用于为耳机充电的金属连接器特写，底部设置有橡胶圈密封，防止汗水渗入耳机。

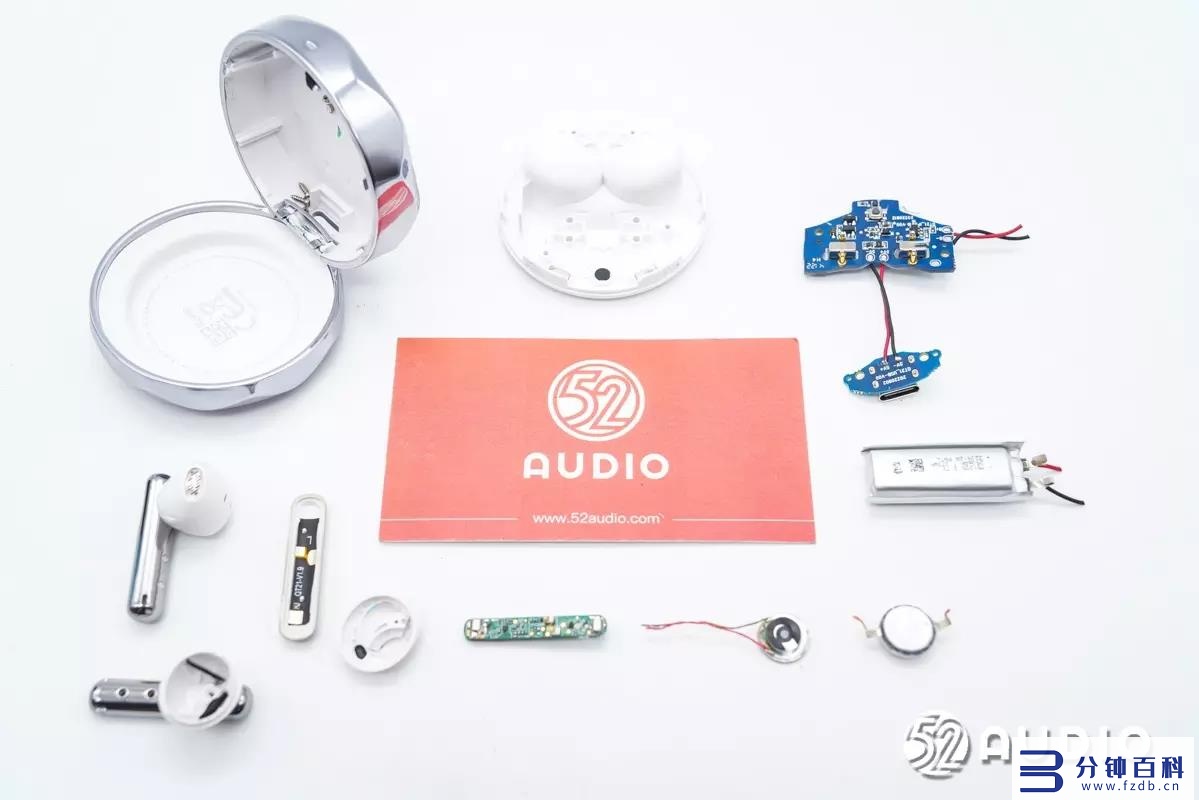

qcy fairybuds真无线耳机拆解全家福。
作为一款专为女性设计的tws耳机产品，qcy fairybuds真无线耳机在外观上展现了独具特色的设计，犹如花瓣绽放的优美机身线条，花海涟漪般的纹路，搭配ncvm真空镀膜工艺呈现的亮面质感，带来了极具个性化的视觉观感。经过上千次的人体工学仿真测试和试戴调研的半入耳式耳机，搭配3.7g的轻盈机身，保障了女生小耳道佩戴的舒适性。
内部结构配置方面，充电盒内置小锂新能源290mah电池，采用type-c接口输入电源，由英集芯ip5516充电盒管理soc负责充放电管理，并集成mcu、电池电量指示、5v单向通讯等功能；由创芯微cm1125系列锂电保护ic负责电池的充放电保护，集成mosfet，使用更便捷。
耳机内部搭载了10mm动圈单元，复合镀钛振膜搭配低音导管结构，拥有不俗的中高频解析力和低频震撼力。耳机主控芯片采用了杰理ad6973d蓝牙音频soc，支持新一代蓝牙5.3，支持回声消除和单/双麦克风降噪，搭配两颗瑞勤电子mems麦克风，为耳机提供稳定无线音频和清晰通话效果。耳机内置35mah软包扣试电池，同样采用了创芯微锂电保护ic负责充放电保护，型号为cm1124-ebc。
